片状微调电容器

　　状微调器在中具有微细调节和垫整的功能，在高频电路中得到广泛的应用。常用的片状微调器有超小型、小型薄型和封闭型三种。
　　
　　①超小型片状微调电容器：超小型片状微调电容器有方形及圆形两类，底面积仅3.2×2.3mm，是目前市场上尺寸最小的一种。该微调电容器漂移很小，具有很高的稳定性，工作温度范围为-25℃～+85℃，为500×10的-6次方/℃。
　　
　　②小型、薄型片状微调电容器：小型、薄型片状微调电容器采用隐瓷做基片，高频特性好，在手机上广泛使用。生产厂家以日本村田及AVX公司为常见。其电容容量有5种，分别为1.4～3.0pF、2.0～6.0pF、3.0～10.0pF、5.0～20pF及6.5～30pF。
　　

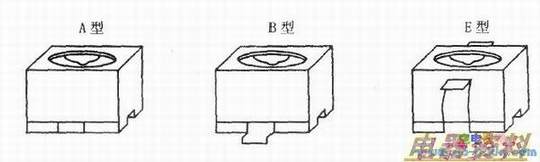

　　③封闭型片状微调电容器：封闭型片状微调电容器有3种不同结构：A型、B型及E型，如下图所示。A、B型均为顶调，差别是引脚不同，即A型引脚向里，B型引脚向外。E型为底调型，印制板上要开φ3.2的调节孔。它们的外形尺寸相同(4.5mm×4mm×3mm)。电容量及性能基本上与小型薄型片状微调电容器相同。
　　
　　在日本的片状微调电容器中，在定片上有色标，用颜色来区分电容量大小：0.6～3.0pF（棕色）、2.5～6.0pF(蓝色)、3.0～10.OpF（白色）、4.0～20pF（红色）、6.0～30pF（绿色）。
