音频功率放大集成电路原理分析

　机中环绕声道只是产生环回声场效果，功率设计得比较小，常采用中功率的音频功率放大，如LM1875、LM1876、LM3886、TDA2003/A、TDA7264/A等。这些中功率集成块的内部一般都带有过流、过压、过温保护，不用另没保护电路。

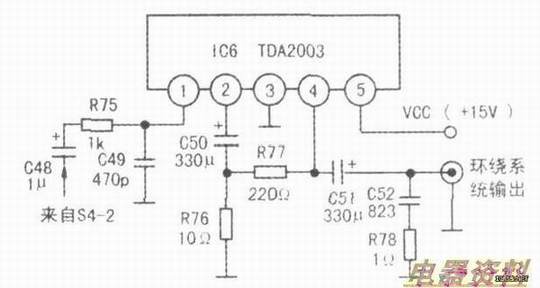

　下图是中宝(ZBO)KB-18A环绕声道功率放大电路，它以功率放大TDA2003为核心，为OTL电路，采用单供电，其⑤脚接+15V。信号从C48、R75进入丁DA2003的①脚输入端，电路以同相放大器方式工作，经功率放大后，从④脚经输出C51输出。R77是负反馈，与R76分压后，通过C50送到②脚的输入端。放大器的闭环增益通过R77、R76，C50组成的反馈网络设定。C52、R78组成扬声器补偿网络。
