Hi-Fi功放电路的组成

　欲准确地判断故障范围，熟悉方框图是很重要的。一定要弄清楚功放是由哪几部分组成的，各部分之间是怎样连接的，各种信号是如何传输的。对电路方框图了解得越清楚，判断故障就越准确。只有做到这一点，检修工作才能事半功倍。

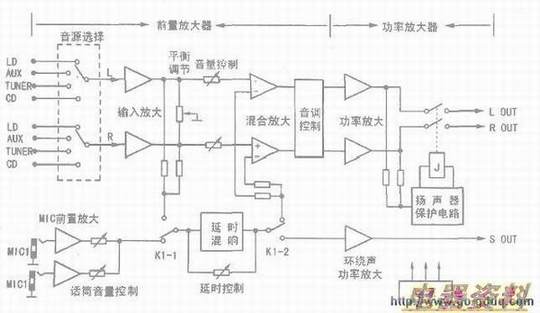

　下图是完整的功放电路方框图。

　功放电路通常由前级控制与放大电路、功率放大电路和保护电路、卡拉OK电路、电路等组成。人们习惯将前级控制与放大电路、卡拉OK电路的组合体称为前级部分，而将功率放大电路称为后级部分。

　多数功放机器是将这两部分做成一台机器，称为合并机，即在一台机器里面完成信号选择、处理控制和功率放大等全部工作。而有些则采用前/后级分体式的结构，将两部分做成两个单机，即前级功放和（纯）后级功放，前、后两级通过接口连接在一起，前级完成预处理的各项工作，后级则着重完成功率放大等功能，以求达到很高的指标要求。

　1．前级部分
　　
　　功放前级部分的主要作用，是对各种信号源不同的微弱信号进行放大，变成相同的输出送到后级电路（）；同时也要对信号进行控制，以及对音频信号进行一些必要的加工处理，使放音音质得到美化。因此，在前级电路中通常都设有音量控制、等响度控制、平衡控制、高音／低音音调控制等电路。功放机面板上的大部分按键、控制开关、控制旋钮都是这个电路的组成部分。这部分电路在功放机中处于极其重要的地位，有“音质控制中心”之称。

　前级部分包括音源（信号源）选择电路、输入放大电路（也叫前置放大电路）、立体声平衡控制电路、响度和音量控制电路、混合放大电路、音调控制电路，及其他转换控制电路。下面分别对各单元电路作简介。
　　
　　(1)音源选择电路
　　
　　输入功放的信号源包括CD机、LD机(或VCD机)、器(TUNER)。卡座机(TAPE)、线路输入(AUX)等。

　功放都设置了多选一的音源选择电路，从几路信号中选择出一路输入到放大器中进行放大。功放普遍采用多挡开关进行音源选择，也有一些功放采用或电子开关进行音源选择。一般的电子开关音源选择电路的性能不太好，容易引人和。

　(2)输入放大器
　　
　　不同的信号源，输出电平和要求与之匹配的各不同。因此有些功放设置了输入放大器（即），根据各信号源的不同而给予相应的放大和、均衡甚至衰减，以保证选用任何一种信号源都能达到所规定的输出电平和获得平坦宽阔的频率特性。随着CD、VCD等音源设备的使用，由于其输出信号的幅度、频响、输出阻抗等参数都比较接近，现在生产的功放大多将该电路去掉了。

　(3)音量控制电路
　　
　　音量控制电路用于调整整机的增益，以获得适当的放音音量。

　(4)响度控制电路
　　
　　人耳对低频和高频的声音在不同声压状态下的灵敏度不一样。如，在小音量放音时，会感到低音严重不足，高音也不清晰，即商音、中音、低音的响度不一致。

　多数功放都设有（等）响度控制电路，并在面板上安装有“等响度”开关。在小音量状态下只要打开该开关，就能实现响度均衡的功能。在“等响度”控制开启状态下，使用者调节音量电位器时，不仅感觉音量大小在变化，而且对低音‘、高音也进行相应的补偿，从而使得中音、高音、低音响度在小音量状态下仍能保持一致，感觉到低音丰富而柔和，高音清脆而明亮。
