点阵液晶显示模块直接访问方式接口电路及驱动程序

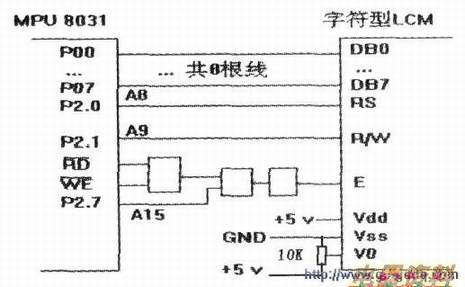

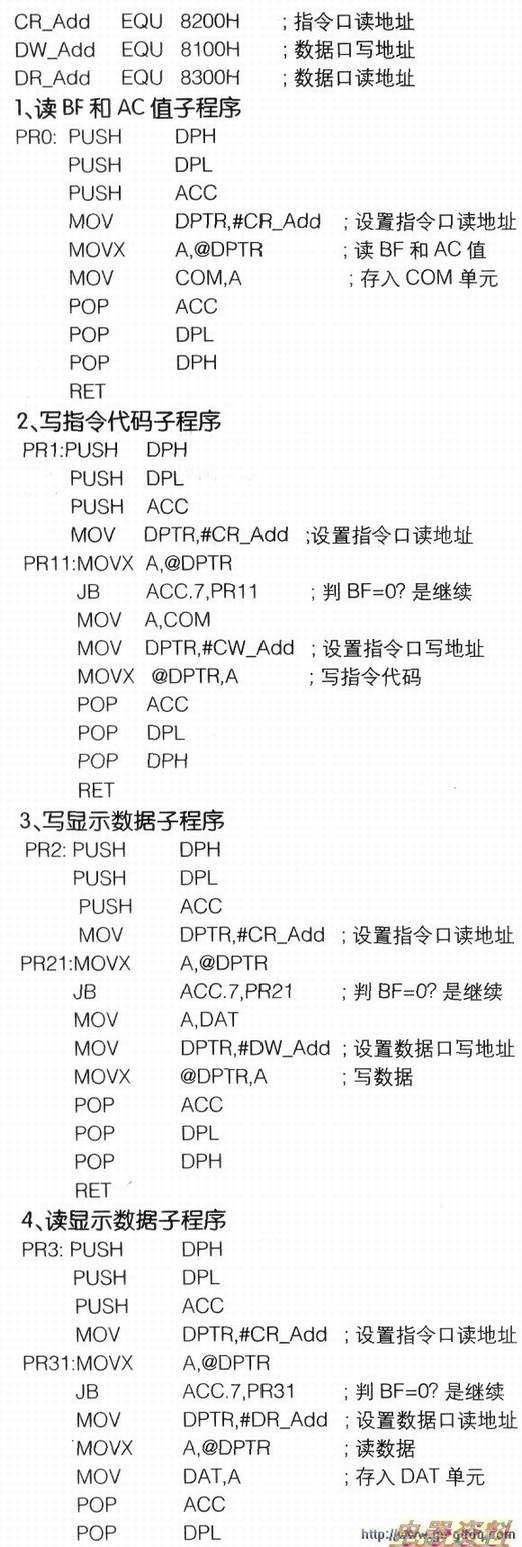

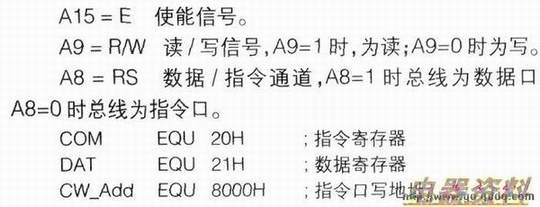

　直接访问方式是把字符型液晶显示模块作为或I/O设备直接挂在单片机的总线上。下图的接口是北京精电蓬远公司的演示板电路，图中8位数据总线与8031的数据总线连接，E信号由/WE和/RD信号逻辑与非后产生，然后由高位地址组成的“片选”信号选通控制，RS信号由地址A8提供，R/W由地址A9提供。图中的电位器为液晶驱动VO，提供了可调的驱动电压，用以调节液晶模块的显示。常温型字符液晶模块的液晶驱动电压的参考值V0=0.2V．宽温型字符液晶模块的液晶驱动电压一般为负值，参考值根据具体型号而定。图中所示模块为常温型模块。
