两线制变送器的原理

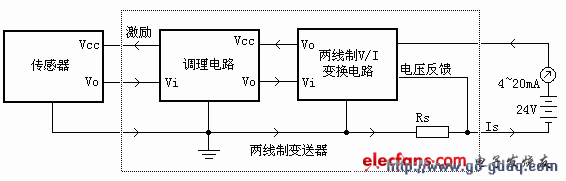

      两线制变送器的原理是利用了4~20mA信号为自身提供电能。如果变送器自身耗电大于4mA，那么将不可能输出下限4mA值。因此一般要求两线制变送器自身耗电(包括在内的全部)不大于3.5mA。这是两线制变送器的设计根本原则之一。 从整体结构上来看，两线制变送器由三大部分组成：传感器、调理电路、两线制V/I变换器构成。传感器将温度、压力等物理量转化为电参量，调理电路将传感器输出的微弱或非线性的电信号进行放大、调理、转化为线性的输出。两线制V/I变换电路根据信号调理电路的输出控制总体耗电;同时从环路上获得电压并稳压，供调理电路和传感器使用。 除了V/I变换电路之外，电路中每个部分都有其自身的耗电电流，两线制变送器的核心设计思想是将所有的电流都包括在V/I变换的反馈环路内。如图，采样Rs串联在电路的低端，所有的电流都将通过Rs流回到负极。从Rs上取到的反馈信号，包含了所有电路的耗电。在两线制变送器中，所有的电路总功耗不能大于3.5mA，因此电路的低功耗成为主要的设计难点。
