液晶面板（液晶屏）的背光灯管的更换

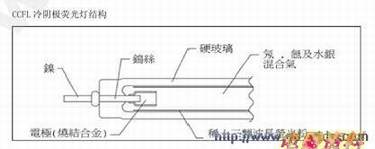

  　　FL冷阴极灯（CCFL-ColdCathodeFluorescentLamp或称为CCFT-ColdCathodeFluorescentTube）是一种新型的照明光源；由于CCFL灯管具有灯管细小、结构简单、灯管表面温升小、灯管表面亮度高、易加工成各种形状（直管形、L形、U型、环形等）、使用寿命长、显色性好、发光均匀等优点；所以成为当前TFT-理想的光源，同时广泛应用于广告灯箱、扫描仪和背光源等用途上。冷阴极荧光灯管（CCFL）使用进口硬质玻璃和高光效三基色荧光粉，先进封接工艺制作而成，灯管内含有适量的水银和惰性气体；灯管内壁涂有荧光粉，两端各有一个电极。

　　CCFL冷阴极荧光灯是日前最主要的背光源。它的工作原理是当高加在灯管两端后，灯管内少数电子高速撞击电极后产生二次电子发射，开始放电，管内的水银或者惰性气体受电子撞击后，激发辐射出253.7nm的紫外光，产生的紫外光激发涂在管内壁上的荧光粉而产生可见光。CCFL灯管寿命一般定义为：在25。C的环境温度下，以额定的驱动灯管，亮度降低到初始亮度的50%的工作时间长度为灯管寿命。日前液晶显示器背光的标称寿命可达到60000小时。CCFL（冷阴极荧光灯）背光源的特点是成本低廉，但是色彩表现不及背光。

　　LED背光采用作为背光光源，是未来最有希望替代传统冷阴极荧光管的技术。发光由数层很薄的搀杂半导体材料制成，一层带有过量的电子，另一层则缺乏电子而形成带正电的空穴，工作时电流通过，电子和空穴相互结合，多余的能量则以光辐射的形式被释放出来。通过使用不同的半导体材料可以获得不同发光特性的发光二极管。日前已经投入商业应用的发光二极管可以提供红、绿、蓝、青、橙、琥珀、白等颜色。手机上使用的主要是白色LED背光，而在液晶电视上使用的LED背光光源可以是白色，也可以是红、绿、蓝三基色，在高端产品中也可以应用多色LED背光来进一步提高色彩表现力，如六原色LED背光光源。采用LED背光的优势在于厚度更薄，大约为5厘米，色域也非常宽广，能够达到NTSC色域的105%，黑色的光通量更是可以降低到0.05流明，进而使液晶电视高达10000：1。同时，LED背光光源的另还具有10万小时的寿命。日前制约LED背光发展的问题主要是成本，由于价格比冷荧光灯管光源高出许多，LED背光光源日前只在国外的高端液晶产品中出现过。

　　介于LED背光光源的高成本一部厂商推出了改进的CCFL（冷阴极荧光灯）背光源液晶电视产品，具有代表性的是索尼和夏普。索尼广色域冷阴极背光灯管（WCGCCFL）在普通的冷阴极背光灯管银光份中通过增加磷来提升绿色的纯度，让色域更广，最为突出的就是电视的绿色度相当耀眼。不过缺点是高昂的成本投入并不是普通家庭可以接受的。日前三星部分产品也具有这种技术。而夏普选择了低成本的思路。夏普第八代面板产品采用了四波长背光的技术（以前在65英寸的产品中也曾采用过）。夏普的四波长背光的原理是通过在灯管之间加入红色的LED发光二极管，从而提升红色的表现力。而红色LED发光二极管的成本很低，这招要比索尼巧妙一些。这也使得在全黑状态下，可明显看出夏普的面板会偏红！

　　对于采用CCFL冷阴极荧光灯背光源的液晶显示器，在使用达到一定时间期限后，背光灯管可能会出现老化、亮度降低的情况。这时可以通过更换背光灯管的方式让LCD重获新生。

　　不过我们应该知道，背光源不是只有单单的一个背光灯管在起作用，而是由一组由很多材料组成的一个背光组在共同起作用。背光源的组成十分复杂，材料包括：背光板、反射片、增光片，背光源等。其实很容易想通，如果里面只有一个背光灯在起作用的话，那离灯近的地方和离灯远的地方的光线强度不就有很大的区别吗，所以这一组复杂的背光组的最主要目的是使CCFL发出来的光，能够均匀的体现在液晶显示器上，你在使用的时候，根本就无法察觉出，这个小灯管到底是安在你屏幕的上方、下方，还是侧边？这就是它的最主要作用。组装整个背光组的环境要求也是相当的高，要求在天尘的环境下组装整个背光组，因为如果有灰尘渗透到背光组里面，那么点亮后，屏幕会看得非常的清楚和明显，内业一般管制0。2毫米以内的颗粒。更换背光灯并不是换个灯管那么简单，最好的办法还是由专业的厂家在无尘的状态下进行更换。
