液晶显示器开关电源基本原理

　分为串联型和并联型，的开关采用的均是并联型；串联型主要应用在液晶显示器的DC/DC变换器中。

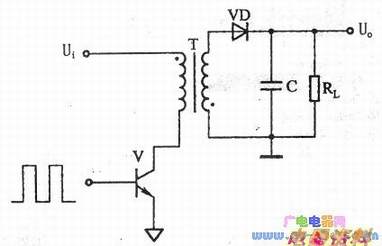

　下图所示为并联型开关的基本原理图。其中V为开关管，T为开关，VD为整流，C为，RL为电路。

　当开关管基极激励脉冲为高时，V饱和导通，则T的一次绕组的磁能因V的集电极逐渐升高而增加，由于“二次”绕组感应的极性为“上负、下正”，所以整流管VD截止，电能便以磁能的形式储存在T中。V截止期间，T各个绕组的脉冲电压反向，则“二次”电压变为“上正、下负”，整流管VD导通，T储存的能量经VD整流向C和负载RL释放，产生了直流电压，为负载电路提供电压。
