如何测量三相电路的有功总电能

三相有功总电能的测量可分为以下二种情况：

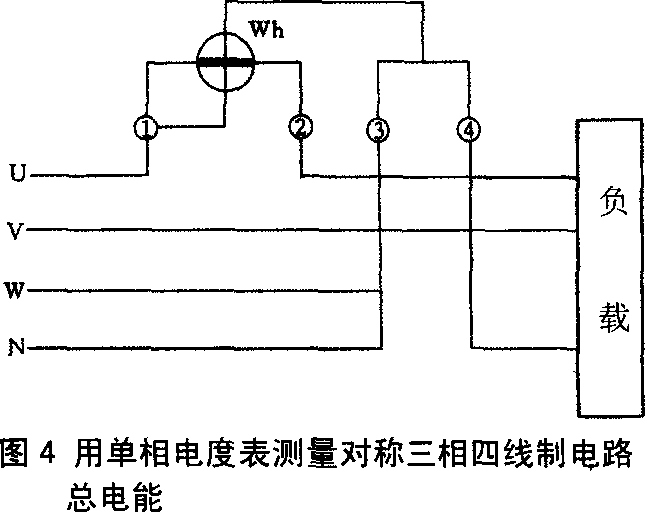

    (1)在对称的三相四线制电路中，可以用一个单相测量任一相所消耗的电能，然后乘以3即可，其接线方法如图4所示。

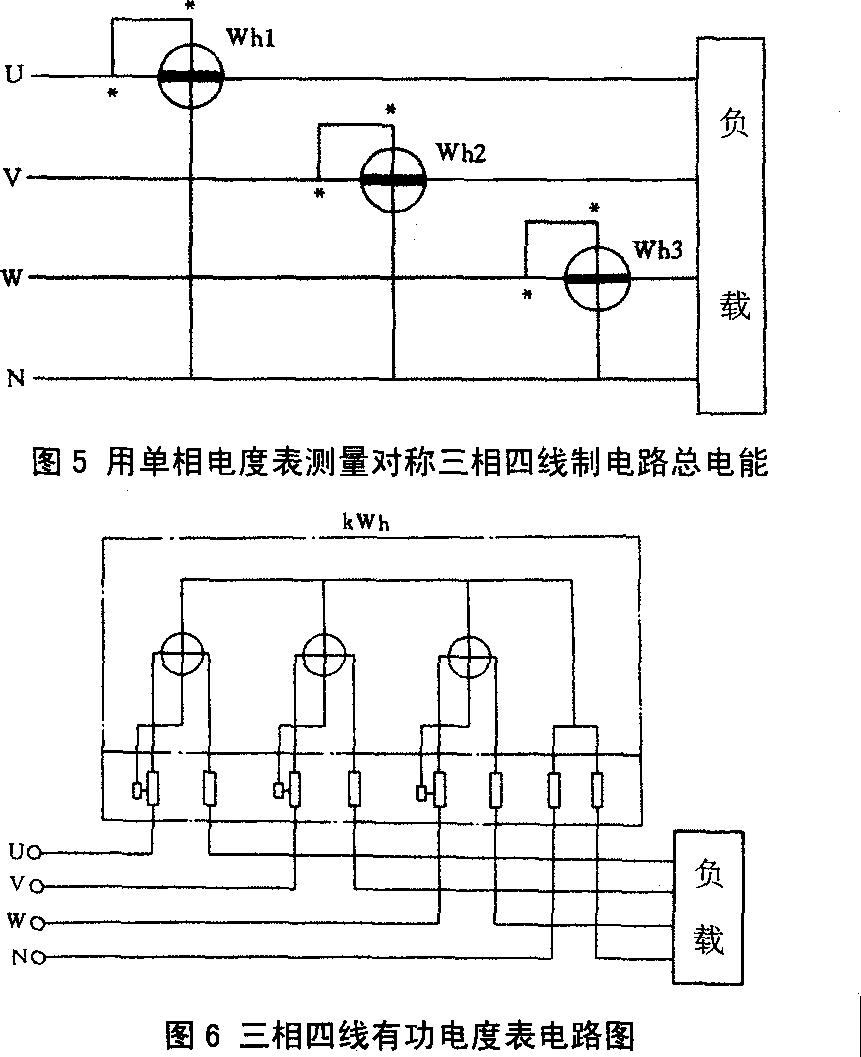

    在不对称的三相四线制电路中，可以用三个单相电度表来测量总电能，其接线方法如图5所示。总电能等于三个单相电度表读数之和。

    上述测量方法不经济，也不直观，在实际中一般都采用三相四线电度表进行测量，其接线如图6所示。

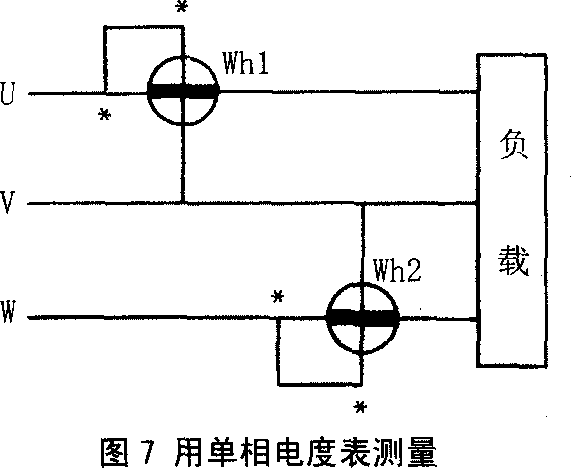

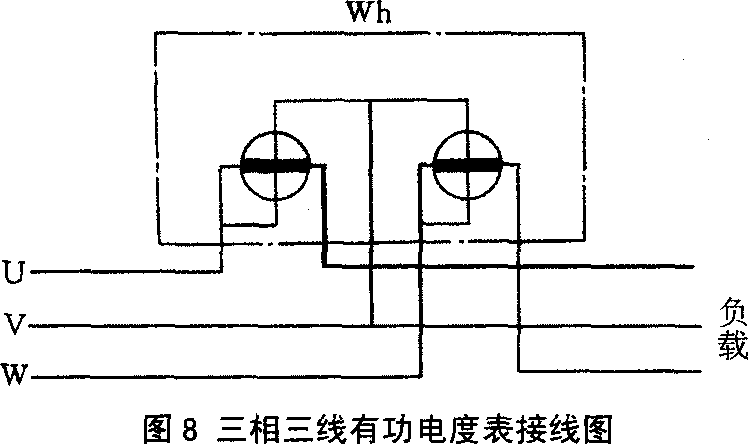

    (2)在三相三线制电路中，三相电路总消耗电能可以用两个单相电度表测量，其接线方法如图7所示。总电能为两表读数之和。
