单相电度表是如何接线的

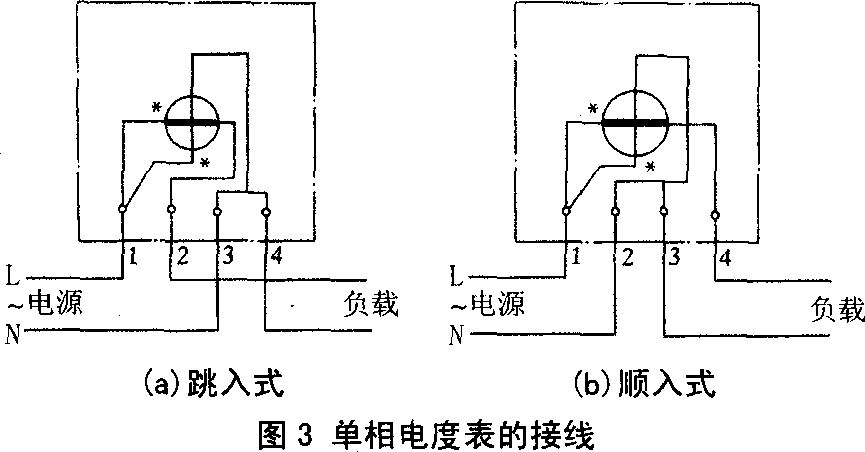

    单相的接线方法有两种：跳入式接法和顺入式接法，如图所示。

     这两种接线方法从表面上看不大一样，其内部原理是相同的，即表的电流线圈串入回路中，而线圈与负载并联，两个线圈的“*”端应接的同一极性端。一般单相电度表有专门的接线盒，打开盒盖看到有四个接线端钮，实际接线采用哪种方法，要根据电度表说明书中的规定进行。    在低压小电流的单相中，电度表可以直接接在线路上。若负载电流很大或电压很高，则应通过器才能接入电路。此时电流互感器的一次侧与负载串联，次级与电度表的电流线圈串联，的初级与负载并联，次级与电度表的电压线圈并联。
