什么是真空荧光显示器(VFD)

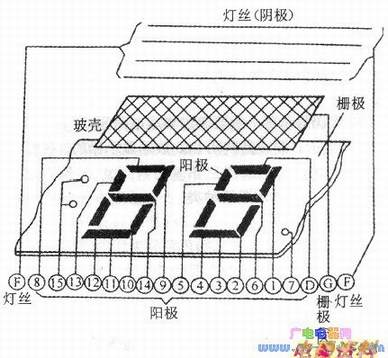

　　(1)真空荧光显示器()也称荧光真空管，由玻璃外壳、灯丝(F)、阳极(a～i)、栅极(1G-7G)等构成，如下图所示。
　　
　　(2)真空荧光显示器(VFD)是利用真空技术制造的显示器件，其结构、工作原理均与电子管相似。VFD按显示内容可分为数字显示、字符显示、模拟显示等几种。
　　
　　(3)真空荧光显示器(VFD)用直热式灯丝作阴极，它在加上交流、温度升高至700℃左右时，开始发射电子。阳极用来收集电子，做成字符、数字状，上面涂有荧光物质。栅极起加速场和控制位的作用，可控制电子轰击阳极表面荧光粉的速度。阳极加的信号为段信号，栅极加的控制信号叫栅位信号。
　　
　　VFD正常工作时，阳极电压、栅极电压相对灯丝电压而言均为正电位，否则显示器不发光。
　　
　　(4)真空荧光显示器(VFD)按驱动方式可分为静态驱动显示器和动态驱动显示器。
　　
　　(5)VFD静态驱动显示器有公共阴极（灯丝）、公共栅极和每一区域相对应的阳极段位，各阳极间彼此独立。静态驱动显示器是利用阳极截止特性来工作的，灯丝需加上额定的交流电压，栅极需加上一个恒定的正电压。阳极的正电压一般由驱动提供。

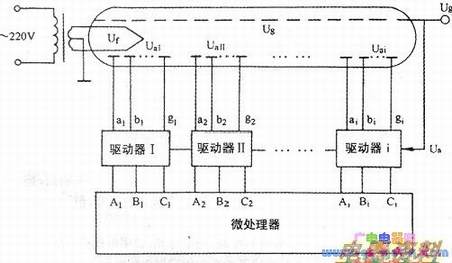

　　(6)下图是静态驱动显示器的驱动原理。

　　
　　VFD（真空荧光屏）动态驱动显示器是利用其阳极截止特性和栅极截止特性进行工作的，其阳极、栅极均加脉冲电压（由显示驱动提供）。
　　
　　为了保证荧光显示器显示准确无误，在不需要显示的区域上加一个低于灯丝电压的负截止电压（通常是加在栅极上），使这些段位完全不亮。
　　

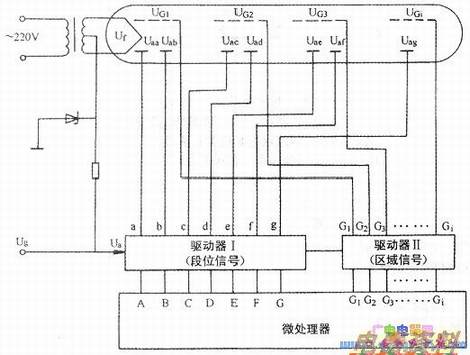

　　下图是VFD动态驱动显示器的驱动原理。
