AGP插槽
AGP插槽：（Aelerated-Graphs-Port:加速图形端口）它是一种为缓解视频带宽紧张而制定的总线结构。它将显示卡与主板的芯片组直接相连，进行点对点传输。但是它并不是正规总线，因它只能和AGP显卡相连，故不具通用和扩展性。其工作的为66M，是总线的一倍，并且可为视频设备提供528MB/S的数据传输率。所以实际上就是PCI的超集。
他是图形加速接口的简称。AGP并不是严格意义上的总线，它是显示数据的专用通道。

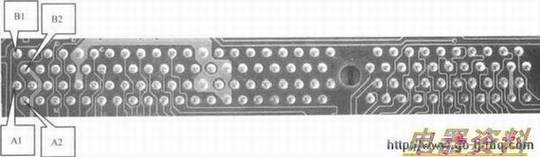

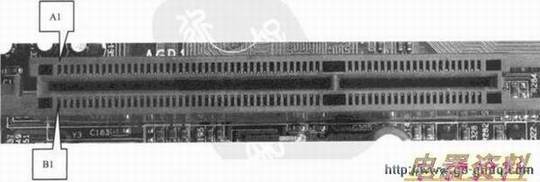

显示卡通过AGP总线、北桥芯片与内存相连，直接读取内存中的显示数据，这样可以提高显示芯片与内存间数据的传输速度。AGP总线可以划分为AGP1.O（AGPx1，AGP x2）、AGP2.O（AGP x4）、AGP3.0 （AGP x8）、AGP Pro等4个版本。 AGP插槽是显示卡的专用扩展插槽，是AGP总线的物理体现。 AGPI.O总线插槽的引脚数为124脚，AGP2.O、AGP3.O总线插槽的引脚数为132脚。AGP插槽的外观及引脚排列如下图、上图所示。
AGP插槽各个引脚的功能如表所示
| 引脚序号 | 引脚定义 | 功能描述 | 重点提示 |
| A1 | +12V | +12V输入 | 重要检测点 |
| A2 | TYPEDET | 显卡类型识别信号 | |
| A3 | RESERVED | 保留 | |
| A4 | USB- | ||
| A5 | GND | 地 | |
| A6 | INTA | 中断请求A | |
| A7 | RST | 复位信号 | 重要检测点，常态为高，复位时为低电平，然后恢复高电平 |
| A8 | GNT | 总线，占用允许信号 | |
| A9 | 3.3V | 3.3V电压输入 | 重要检测点 |
| A10 | STI | ||
| All | RESERVED | 保留 | |
| A12 | PIPE | 管道 | |
| A13 | GND | 地 | |
| A14 | WBF | ||
| A15 | SBAI | 边带地址 | |
| A16 | 3.3V | 3.3V电压输入 | 重要检测点 |
| A17 | SBA3 | 边带地址 | |
| A18 | SBSTB | 边带选通信号 | |
| A19 | GND | 地 | |
| A20 | SBA5 | 边带地址 | |
| A21 | SBA7 | 边带地址 | |
| A22 | RESERVED | 保留 | |
| A23 | GND | 地 | |
| A24 | RESERVED | 保留 | |
| A25 | 3.3V | 3.3V电压输入 | 重要检测点 |
| A26 | AD30 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| A27 | AD28 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| A28 | 3.3V | 3.3V电压输入 | 重要检测点 |
| A29 | AD26 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| A30 | AD24 | 地址／数据总线 | 各地址，数据总线的对地阻值均应相同(ADO至AD31) |
| A31 | GND | 地 | |
| A32 | ADSTB1 | 数据选通信号 | |
| A33 | C/BE3 | 命令字节允许信号 | |
| A34 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| A35 | AD22 | 地址／数据总线 | 各地址，数据总线的对地阻值均应相同(ADO至AD31) |
| A36 | AD20 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(AD0至AD31) |
| A37 | GND | 地 | |
| A38 | AD18 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| A39 | AD16 | 地址／数据总线 | 各地址，数据总线的对地阻值均应相同(ADO至AD31) |
| A40 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| A41 | FRAME | 帧信号 | 重要检测点 |
| A42 | RESERVED | 保留 | |
| A43 | GND | 地 | |
| A44 | RESERVED | 保留 | |
| A45 | 3.3V | 3.3V电压输入端 | 熏要检测点 |
| A46 | TRDY | 从目标就绪信号 | |
| A47 | STOP | 停止信号 | |
| A48 | PME | ||
| A49 | GND | 地 | |
| A50 | PAR | 奇偶校验 | |
| A51 | AD15 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同（ADO至AD31） |
| A52 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| A53 | AD13 | 地址／数据总线 | 各地址，数据总线的对地阻值均应相同(ADO至AD31) |
| A54 | ADI1 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| A55 | GND | 地 | |
| A56 | AD9 | 地址，数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| A57 | C/BEO | 命令字节允许信号 | |
| A58 | VDDQ | 3.3V或1．5V电压输入 | 重要检测点 |
| A59 | ADSTBO | 数据选通信号 | |
| A60 | AD6 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| A61 | GND | 地 | |
| A62 | AD4 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| A63 | AD2 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同（ADO至AD31） |
| 3.3V或1.5V电压 | |||
| A64 | VDDQ | 重要检测点 | |
| 输入 | |||
| A65 | ADO | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(AD0至AD31) |
| A66 | VREFGC | 基准电压 | |
| B1 | OVRCNT | ||
| B2 | 5V | 5V电压输入 | 重要检测点 |
| B3 | 5V | 5V电压输入 | 重要检测点 |
| B4 | USB+ | ||
| B5 | GND | 地 | |
| B6 | INTB | 中断请求B | |
| B7 | CLK | 时钟信号 | 重要检测点，66MHz |
| B8 | REQ | 总线占用请求信号 | |
| B9 | 3.3V | 3.3V电压输入 | 重要检测点 |
| B10 | STO | ||
| B11 | ST2 | ||
| B12 | RBF | ||
| B13 | GND | 地 | |
| B14 | RESERVED | 保留 | |
| B15 | SBAO | 边带地址 | |
| B16 | 3.3V | 3.3V电压输入 | 重要检测点 |
| B17 | SBA2 | 边带地址 | |
| B18 | SBSTB | 边带选通信号 | |
| B19 | GND | 地 | |
| B20 | SBA4 | 边带地址 | |
| B21 | SBA6 | 边带地址 | |
| B22 | RESERVED | 保留 | |
| B23 | GND | 地 | |
| B24 | AUX3V | 3.3V电压输入 | 重要检测点 |
| B25 | 3.3V | 3.3V电压输入 | 重要检测点 |
| B26 | AD31 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| B27 | AD29 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| B28 | 3.3V | 3.3V电压输入 | 重要检测点 |
| B29 | AD27 | 地址／数据总线 | 各地址／数据总线的对地限值均应相同(AD0至AD31) |
| B30 | AD25 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(AD0至AD31) |
| B31 | GND | 地 | |
| B32 | ADSTB1 | 数据选通信号 | |
| B33 | AD23 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同（AD0至AD31） |
| B34 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| B35 | AD21 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| B36 | AD19 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同（ADO至AD31） |
| B37 | GND | 地 | |
| B38 | AD17 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(AD0至AD31) |
| B39 | C/BF2 | 命令字节允许信号 | |
| B40 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| B41 | IRDY | 目标准备就绪信号 | |
| B42 | AUX3V | 3.3V电压输入 | 重要检测点 |
| B43 | GND | 地 | |
| B44 | RESERVED | 保留 | |
| B45 | 3.3V | 3.3V电压输入 | 重要检测点 |
| B46 | DEVSEL | 设备选择信号 | |
| B47 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| B48 | PERR | 奇偶校验错误 | |
| B49 | GND | 地 | |
| B50 | SERR | 系统错误 | |
| B51 | C/BE1 | 命令字节允许信号 | |
| B52 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| B53 | AD14 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| B54 | AD12 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| B55 | GND | 地 | |
| B56 | AD10 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同（ADO至AD31） |
| B57 | AD8 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(AD0至AD31) |
| B58 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| B59 | ADSTBO | 数据选通信号 | |
| B60 | AD7 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同（ADO至AD31） |
| B61 | GND | 地 | |
| B62 | AD5 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同（ADO至AD31） |
| B63 | AD3 | 地址／数据总线 | 各地址／数据总线的对地阻值均应相同(ADO至AD31) |
| B64 | VDDQ | 3.3V或1.5V电压输入 | 重要检测点 |
| B65 | AD1 | 地址／数据总线 | 各地址，数据总线的对地阻值均应相同(AD0至AD31) |
| B66 | VREFCG | 基准电压输入 |
对于AGP插槽的检测，各个电压输入引脚、时钟输入引脚、复位引脚为重要检测点。
使用测量各个电压输入引脚的电压是否符合标称值，如果不是12V、SV、3.3V的电压则不正常。检查电压输入引脚至ATX插座相应引脚之间的线路，如果小是1.5V的电压则不正常，此时应检查为AGP插槽供电的场效应管足否正常。
使用示波器测量CLK时钟输入引脚时钟信号是否正常（频率及幅值要符合标称值）o如果时钟不正常，则应检查时钟。
使用测量复位引脚的复位是否正常，复位引脚常态应是高电平。短接复位键，此时复位引脚应变为低电平：松开复位键，复位引脚应又恢复为高电平，这表示复位基本正常。
如果复位不正常，则应检查复位电路。
判断FRAME信号是否正常，可以用万用表测量FRAME引脚的电压，在开机自检的过程中，此引脚的电压会不断地变化，这可以大致判断FRAME信号基本正常。
另外还可以再测量各个地址／数据总线的对地阻值，其对地阻值均应相同（测量要在断开的情况下进行）。如果总线的对地阻值相差过大，则应检查总线引脚至北桥芯片的线路，北桥芯片损坏的可能性较大。
