电力系统操作过电压

　操作过是一种在操作过程中产生的电压暂态过程，它瞬间电压极高，严重时会损坏设备的绝缘，引发电网事故。下面就以宜宾电网发生的一次操作过电压为例来分析它产生的原因。如图5.14。



　白沙站沙山南线186投入运行，经庙梁山站旁母的旁母刀闸1423送至下江弯站，线路带电无负荷。庙梁山运行人员在白沙186开关未断开的情况下将旁母刀闸1423断开，此时产生操作过电压，引起下江湾站设备绝缘被破坏而发生接地故障，白沙站保护动作跳开186开关。

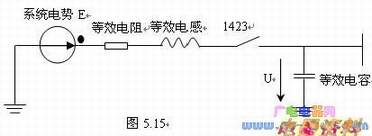

　故障前，网络中存在大量的量，以及对地，相间和杂散电容，这些和电容都是处于充点状态，我们把这些电容等效为对地电容，电感等效为一个线路电抗，对地电容两端电压为线路的U，U=6.3KV。注意到这里110KV系统是中性点直接接地方式，作出故障前的等效图5.15

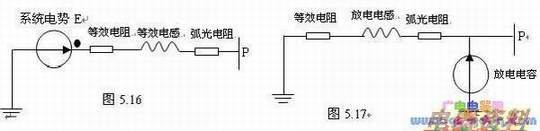

 　　断开刀闸1423时会产生较长时间的弧光，电容，电感和就构成了一个RLC的衰减振荡。由电工学可知：当回路的开关断开时，往往产生较大反电势。电容器两端电压按一定规律变化，其电压波形是一个正弦衰减振荡电压。由于此电压不受控制，所以又叫自由分量电压，此电压经过1/4稍长的时间达到最大值，1423刀闸就起到这个开关的作用。利用叠加原理，可以把图5.15分解为图5.16与图5.17。

 　　在图5.16中，P点电压为正常时的电压E。图5.17就是暂态放电回路，由于刀闸操作的时间较长，整个振荡回路的时间常数较大，所以过电压衰减时间较慢，P点长时间承受高于正常电压数倍的电压，绝缘必然会被破坏。

　如果是用白沙的186开关断开，开关能迅速灭弧，产生的过电压瞬间衰减至零，就能避免这样的事故发生。
