背投彩电显示系统的结构



   1．投影管的组合结构

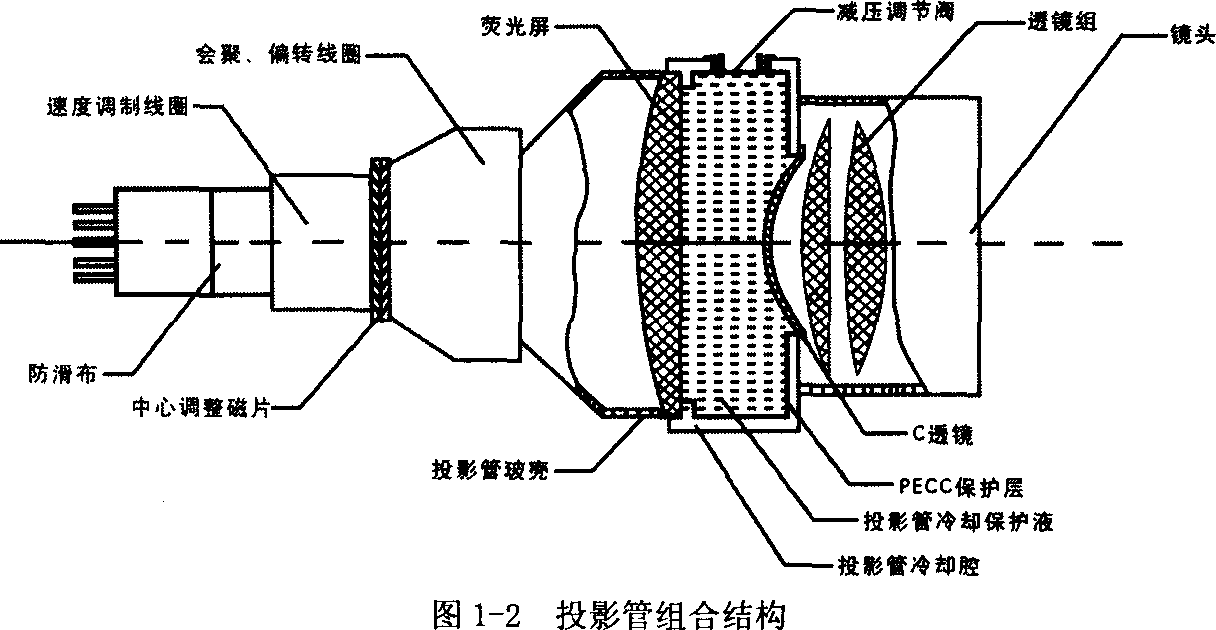

   投影管的结构简图如图1-2所示。   投影管内部结构与普通黑白显像管相似，由灯丝、阴极、栅极、聚焦极和第二阳极构成电子枪和电子(聚焦)透镜，以及EHV加速阳极组成。单色(红或 绿或蓝)荧光屏做成凹形球面，连同外部玻璃壳构成平面光学凸透镜，有利于将散射的光线转换为平行的光束。玻璃屏外是冷却腔，内部灌注、充满特殊 配制的冷却液，除均衡降温作用之外，它还是光透镜组的成员之一。在光的通路上，有着玻璃、冷却腔壁，冷却液以及塑料制成的“c”镜等光的不同媒质及其交界面，任一种媒质对光传播的“折射率”，都应等于相邻两种媒质折射率的几何，各媒质的厚度尺寸均按光在该媒质中传播的波长的四分之一奇数倍选取。严格的说，对红、绿、蓝不同颜色(波长)的光其尺寸选择是不同的，不能互换。     投影管外颈部有：使电子束实现行、场扫描的偏转线圈；有与行场扫描同一时刻不断给于电子束在垂直方向和水平方向校正坐标偏差的会聚偏转线圈；有为提高图像水平清晰度，对行扫描速度进行瞬时的速度调制线圈；还有一对两极磁环，用于调整电子束(也是光束)在垂直于管轴线的平 面上的位置，最终实现三色光束在显示银幕的中心重合。     2．光透镜组

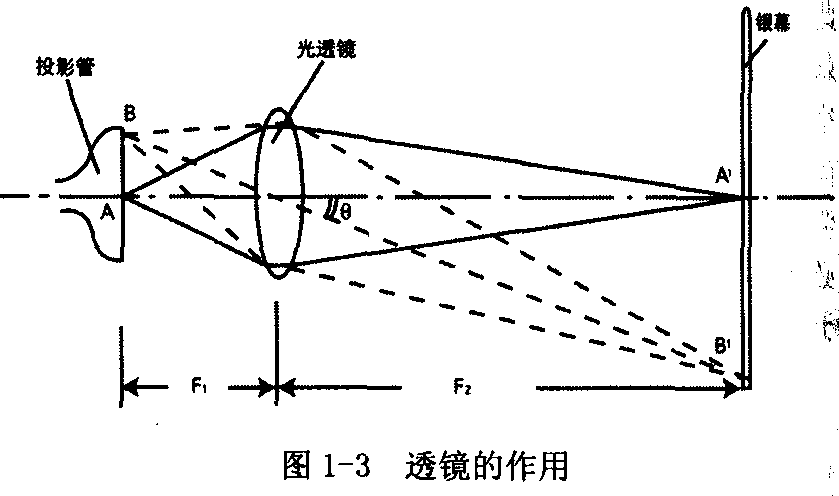

     普通彩管是靠三束电子柬轰击显示屏上三基色荧光粉发出三种基色，因为面积小，眼睛视觉分辨不出而混合成彩色的。而背投彩电是靠三束基色光束，同时照射到显示银幕上的同一点，相加混合成彩色的。因此光束必须在银幕上聚焦。然而光束从光源(投影管)发出后，散射的光根本不可能到银幕上聚焦，除非中间有透镜存在，如图1—3所示。
图像中每一个像素A或B发出的发散光通过透镜重新聚合，并在焦距等于F2的银幕上聚焦为一点(A’或B’)，图像的放大倍数等于F2／F1。若减小F1，聚焦点将落在银幕的前(左)面，反之将落在银幕的后(右)边。在F1+F2距离不变的情况下，调整F1可使聚焦点正好落在银幕上。当Fl和F2位置都固定之后，银幕上的图像清晰度决定于投影管屏本身图像清晰度。换句话说，透镜的作用只能将清晰的图像通过透镜的放大并重新聚焦，清晰地显示在银幕上，但不可能将原本不清晰的图像聚焦成清晰的图像。可见投影管内电子束聚焦性能是至关重要的，而光透镜的聚焦在一次性调整并紧固之后，无需经常调试。其二是，由于光透镜的放大作 用，在F1之内的任何瑕疵，如投影管屏玻壳不平滑；冷却液中有杂质、灰尘悬浮物；玻璃镜中的小汽泡；C一镜上的污秽、手指迹印等等都将被放大并显 示在银幕上。因此，在维修或安装投影管过程中，应特别注意清洁。     3．反射镜
    反射镜是为缩短背投彩电机箱厚度尺寸设置的。要求很高的光反射率和平整度，其面积的大小和安装倾角能使全部的投射光线经反射后，垂直地 投射到显示银屏上。按要求它一次性地定位安装在后盖板上，无需经常调整，注意镜面清洁。     4．显示银屏

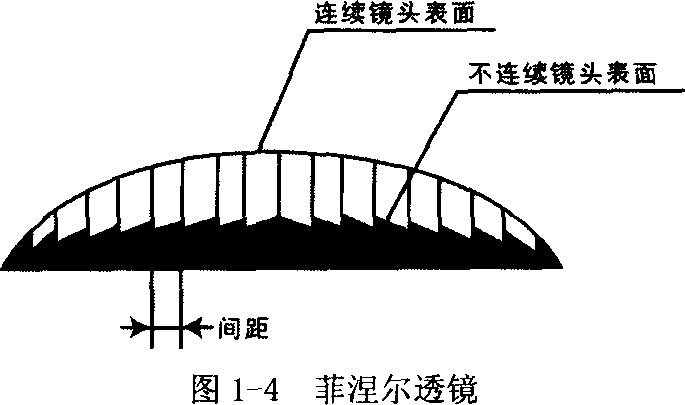

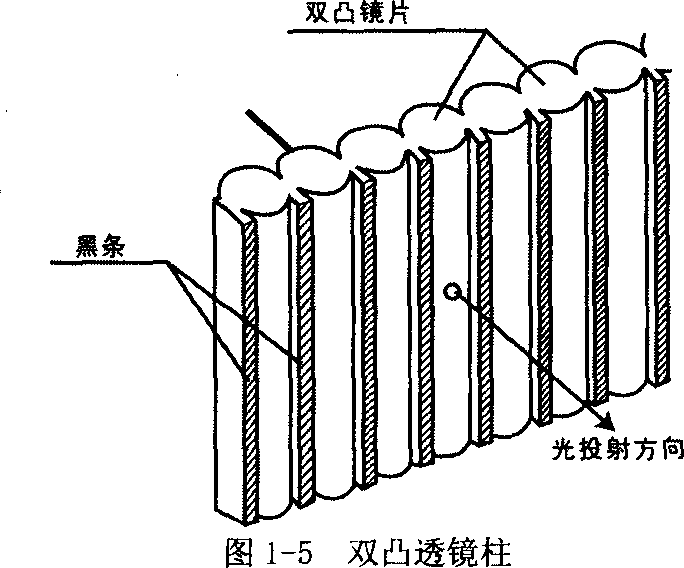

    由于显示银幕的面积大，边缘投射光线与中心投射光线的夹角“α”较大，如图1-3所示。光学原理指出：投射到边缘的光量按cos4α因子减小，即 E边缘=E中心·cos4α。因此，用普通银幕将不可避免地出现中心亮斑现象。故背投彩电的显示银屏是特制的，它一共分三层：首先接收投射光的第一 层相当于一个大口径的透镜，即所谓“菲涅尔透镜”。如图1-4所示，它是由一个大口径透镜用同 心圆划分出许多圆筒，每个圆筒上部保留表面形状，切去下部的与光传输性能无妨碍的支撑圆柱，就形成厚度很薄(约1mn)的菲涅尔透镜了。大口径透镜有利“捕捉”收集散射光，聚光性能好，有光放大作用。因此能有效的抑制中心亮斑效应。   第二层即中间层是所谓双凸透镜。由大量微型双面柱形凸透镜组成，如图1-5所示。使观察者从，不同的水平方向都能清晰的看到聚焦亮点，有利于加宽水平方向的视角。外表面的黑条有利于提高图像的。厚度约为2mm。     最外层，是保护层，用透光性能好、不易碰碎的较硬塑料制成。表面还涂有防反光膜，防止环境光的干扰。平时要防止重外力的撞击，防止划伤。
