液晶彩电的基本结构

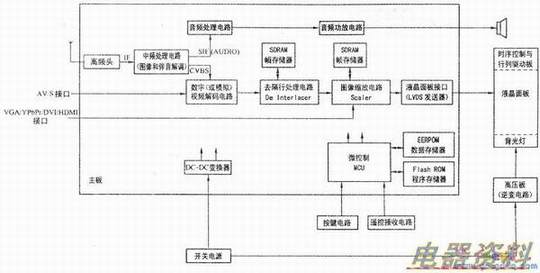

　　液晶彩电基本组成框图如下图所示。
　　
　　从图中可以看出，液晶彩电主要由高、中频处理（高频头、中频信号处理电路）、伴音电路（音频处理电路、音频电路）、视频处理电路、输入接口电路(AV／S接口、VGA／YPbPr／DVI／HMI接口)、视频电路、去隔行处理电路(DeInterlacer)、图像缩放电路(Scaler)、帧、液晶面板接口电路、微控制器电路(MCU、EEPROM数据存储器、FlashROM程序存储器、按键电路、遥控接收电路等)、电路（和DC-DC变换器）、高压板（逆变电路）以及液晶面板等组成。
　　
　　(1)高、中频处理电路
　　
　　液晶彩电中，高频头的作用是：将接收的RF信号转换成中频信号，送到中频信号处理电路，经后，输出视频全电视信号(CVBS)和第二伴音中频信号SIF，或直接输出视频全电视信号CVBS和音频信号AUDIO。
　　
　　(2)伴音电路
　　
　　伴音电路主要由音频处理电路和音频功放电路组成。其作用是：将接收到的第二伴音中频信号进行解调、音效处理、功率放大，驱动发出声音。
　　
　　(3)输入接口电路
　　
　　液晶彩电一般设有多个接口电路，如：AV接口、接口、VGA模拟接口、YPbPr高清接口、DVI数字接口、HDMI多媒体接口等。输入接口是外部设备与液晶彩电信号传输的桥梁。
　　
　　(4)视频解码电路
　　
　　视频解码电路的作用是：将接收到的视频全电视信号进行解码，解调出亮度／色度(Y／C)信号、亮度／色差分量信号YUV或RGB信号。视频解码可分为模拟解码和数字解码两种类型。
　　
　　少数液晶彩电采用模拟解码芯片（如OM8838、TB1261、TB1274AF、LA76930、TDA150XX系列等）进行解码，大多数液晶彩电采用数字解码芯片（如SAA711X系列、VCT49XY系列、VPC3230等）进行解码。
　　
　　(5)去隔行处理(DeIntercaler)电路
　　
　　去隔行处理(DeIntercaler)电路也称隔行一逐行变换电路。其作用是：将隔行扫描的图像信号，变换为逐行扫描的图像信号，送到“Scaler”（图像缩放）电路。
　　
　　(6)图像缩放(Scaler)电路
　　
　　图像缩放电路也称“Scaler”电路，一般由一块大规模组成。用以对去隔行处理电路输出的数字图像信号进行缩放处理、画质增强处理等，再经输出接口电路送至液晶面板。
　　
　　液晶彩电为什么要对信号进行缩放处理呢？这是由于一个面板的画素位置与分辨率在制造完成后就已经固定，但是电视信号和外部输入的图像信号格式却是多元的。当液晶面板接收不同分辨率的信号时，就要经过缩放处理才能适合一个屏幕的大小，所以信号需要经过Scaler（图像缩放）电路进行缩放处理。
　　
　　(7)液晶板接口电路
　　
　　液晶面板与主板接口有：TTL、LVDS、RSDS、TMDS和TCON五种接口，其中，TTL和LVDS接口比较常用。
　　
　　TTL接口是一种并行总线接口，用来驱动TTL液晶面板。
　　
　　LVDS（低压差信号）是一种串行总线接口，用来驱动LVDS液晶面板。与TTL接口相比，串行接口有更高的传输率，更低的电磁辐射和电磁干扰，并且需要的数据传输线也比并行接口少很多，所以LVDS接口在液晶彩电中应用十分广泛。
　　
　　(8)微控制器电路
　　
　　微控制器电路主要包括：MCU（微控制器）、数据存储器(EEPROM)、程序存储器(FlashROM)、按键电路以及遥控接收电路等。其中，MCU是液晶彩电的控制中心，用来对接收按键信号、遥控信号进行译码，然后再对相关电路进行控制，以完成指定的功能操作。数据存储器用于存储彩电的设备数据和运行中所需的数据，程序存储器则用来存储整机运行所需的程序。
　　
　　目前，很多液晶彩电将MCU集成在Scaler芯片中，因此，在这些液晶彩电的主板上，是看不到MCU的。
　　
　　(9)电路
　　
　　液晶彩电的电源电路分为开关电源和DC-DC变换器两部分。其中，开关电源用于将市电（交流220V）转换成12V、24V、5V等直流电源；DC-DC直流变换器用以将开关电源产生的直流（如12V）转换成5v、3.3V、2.5V、1.8V等电压，供给整机小信号处理电路使用。
　　
　　目前，液晶彩电的开关电源主要有两种安装形式：
　　
　　一种是采用外部电源(Adapter)。这样，输入到液晶彩电的电压就是电源适配器输出的直流电压，小屏幕液晶彩电的开关电源常采用电源适配器；另一种是在液晶彩电内部专设一块开关电源板，即所谓的内接方式。在这种方式下，液晶彩电输入的是交流220V电压，大屏幕液晶彩电一般都采用这种安装方式。
　　
　　DC-DC变换器也有多种安装方式：①安装在主板中，这种安装方式比较常见；②和开关电源部分安装在一起（开关电源采用机内型）；⑨分散安装方式，即开关电源板安装一部分DC-DC变换器，主板上安装另一部分DC-DC变换器。
　　
　　(10)高压板电路
　　
　　高压板电路也称逆变电路或。其作用是：将开关电源输出的低压直流电压（一般为24V或12V）转变为液晶面板(Panel)所需的高频、高压交流电，点亮面板背光灯。
　　
　　(11)液晶面板(Panel)部分
　　
　　①液晶面板是液晶彩电的核心部件，其具体组成已有介绍，这里不再重复。
　　
　　②最后需要强调的是：液晶彩电的电路结构和CRT彩电一样，也经历了多片一单片集成电路一超级芯片的发展过程。例如，早期的液晶彩电，视频解码、去隔行处理、Scaler和MCU电路均采用独立的集成电路：
　　
　　现在生产的液晶彩电，则大多将去隔行电路、Scaler电路集成在一起，有的甚至将MCU电路、视频解码等电路也集成进来，成为一片真正的“全功能超级芯片”。

　③无论液晶彩电采用哪种电路形式，都万变不离其宗，即所有液晶彩电的基本结构组成是相同或相似的。作为维修人员，只要理解了液晶彩电的基本结构和组成，再结合厂家提供的主要集成电路引脚功能，就不难分析出其整机电路的基本工作过程，以指导日常维修工作。
