无源三端电路的等效变换

具有三个引出端且内部无任何（独立源与受控源）的称为无源三端电路。图２－３－１即为两个无源三端电路，其中图（a)称为星型联接，用“Ｙ”表示；图(b)称为三角形联接，用△表示。在电路分析中可把这两种无源叁段电路进行相互等效变换，其条件是对应节点上的端相等，即i1=i1',i2=i2',i3=i3',响应两节点的相等，即u12=u12',u23=u23',u31=u31'。下面推导它们两者相互等效变换公式。

　　对于图２－３－１(b)电路有：

图2-3-1   无源三端电路

对于图2-3-1(a)有 :

p;

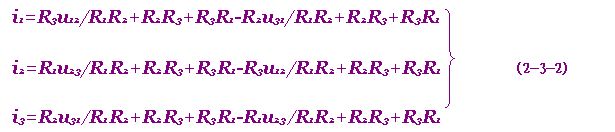

此三式联解得:



   由于应有i1=i1',i2=i2',i3=i3',故式(2-3-1)和式(2-3-2)应相等,且对应项的系数也应相等.于是得:

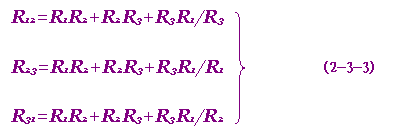

  上式即为由已知的星型联接求等效三角形联接公式.

   当R1=R2=R3=RY时,则有:

R11=R23=R31=R△=3RY       (2-3-4)

 由式(2-3-3)可解得:

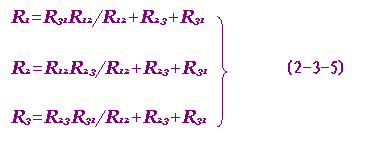

    此式即为由以知的三角形联接求等效星型联接的公式.

    当R11=R23=R31=R△时,则有:R1=R2=R3=RY=R△/3
