集成运放的封装形式及引脚排列

　　集成运放的封装形式主要有两类：金属圆帽封装和双列直插封装。如图1所示为双列直插封装引脚排列图。双列直插器件的定位标志一般是在器件正表面上的一端设凹坑或标志点，引脚排列顺序是以顶视图，并按逆时针方向，从定位标志开始的第一引脚顺序排列。如图2所示为金属圆帽封装引脚排列图，金属圆帽封装是以圆帽边缘上的凸点作为定位标志的，一般以对准定位标志的引脚定为最大的引脚号。在早期产品中，有的对准引脚1或引脚1与最大脚间的空位。引脚排列以底视图顺时针方向顺序编号。

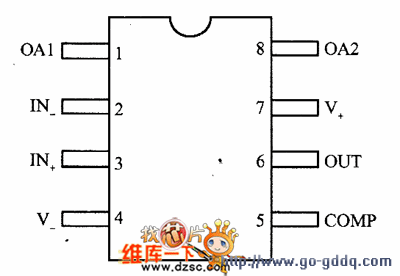

　　图1 双列直插封装引脚排列图

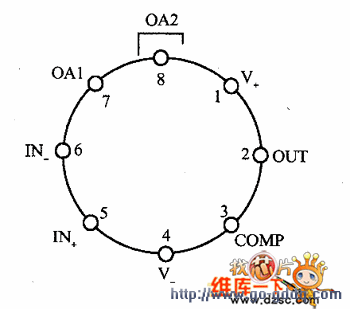

　　图2 金属圆帽封装引脚排列图
