开关树型模数转换器工作原理及特点

开关树型

结构

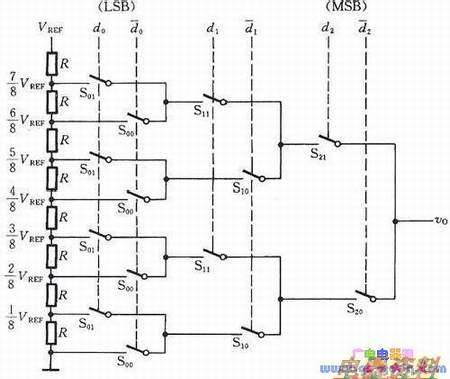

开关树型电路由分压器和接成树状的开关网络组成。图11.4.1是输入为3位数码的开关树型转换器电路结构图。图中这些开关的状态分别受3位输入代码状态的控制。



图11.4.1 开关树型D/A转换器

11.4.2 工作原理

当d2=1时S21接通而S20断开;当d2=0时S20接通而S21断开。同理，S11和S10两组开关的状态由d1的状态控制，S01和S00两组开关由d0的状态控制。由图可知









对于输入为n位二进制数的D/A转换器则有





优缺点

1.种类单一，有利于提高转换速度。

2.输出端不取，对开关的导通内阻要求不高。

3.速度快。

4.缺点是转换位数增加时，开关器件的数量呈2n增加。
