简单实用画PCB软件推荐（新手实用）





　 protel

　优点：人性化，界面简单，操作简单，什么都能改，你想怎么样画就怎么样画。 画封装，拼版，生产gerber等都还挺方便。

　缺点：除以上优点都是缺点，呵呵。 覆铜功能极差，文件很大，画大些的板子机子基本拖不动，关键一点画板很别扭。

　PADS

　呼声比较高，不少人评价不错，外观比较丑，属于扮猪吃虎型。 抱着尝鲜的心理学习了一段时间，感觉还行。

　很多功能不错，特别是自定义管脚，管脚互换，编辑网络等。 感觉画大些的板子比protel方便些。

　



　ORCAD-Layout Plus推荐这款!

　国内人用的不多，功能也不算很强，但确认很好用。 工作效率保守可以提高1倍。

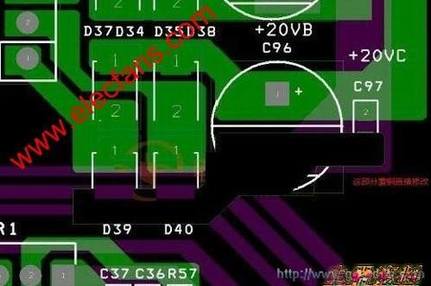

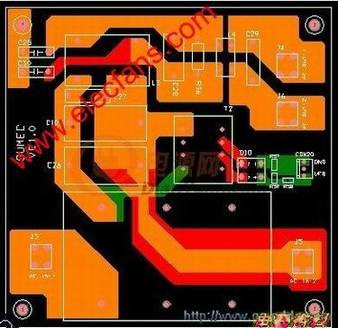

　优点： 覆铜替代走线，板很多粗线，其它软件下画简直是中受罪。 Layout Plus下覆铜不拖机器，并且可以任意修改! 管脚互换，比如共模2脚，或竖插2脚，可以直接互换。protel里改网络表太麻烦。

　层切换， 1顶层，2底层 shift+1 顶层。。。。。。类推，很方便。直接编辑网络，增加或删除。连线方便，比如选中手动连接后，将一直处于这个模式，点网络线然后确认就行。层就在1,2切换，轻轻松松搞定。 生成gerber很方便，设置一下层，一键搞定。其它一些不谈。

　缺点： 查错能力偏弱，可能是个人习惯问题。编辑焊盘比较麻烦。额外增加VIA过孔比较麻烦。拼版+工艺边等，要到CAM里搞了，工厂人帮忙。
