支持Intel CPU的775架构的工作特点

　　支持775CPU的芯片组主要有Intel的9X5P3XG3X北桥及.H6、7、8、9的南桥；VIA的PT890、P4M8OOP4M8OOPRO北桥及8237RPlus、8237A南桥的组合，现在市面上的主流775主板，基本都是选用上述所说的组合，尤其是以Intel公司的芯片组的组合的市场占有率为最大。其中新采用的技术有DMI总线、LPC总线、SPIEEPROM等。

　1.DMI总线
　　
　　此类芯片组仍采用了传统的南北桥分立的设计理念，北桥负责与CPU、-E显卡、内存i韭行数据传输，南桥则负责开机、复位电路、以及与PCI、USB、IDE、SATA等设备进行数据传饷。南北桥之间采用了DMI界面(直接姚体接口，是Intel用来连接南北桥的总线，取代了以前的Hub-Link总线。DMI采用点对点的连接方式，时钟为100M，于是基于PCI-Expre总线，因此具有PCI-E总线的优势。这个高速接口集成了高级优先服务，允许并发通讯和真正的同步传输能力。它的基本功能对于软件是完全透明的，因此早期的软件也可以正常操作)而非之前的HUB-LINK总线。DMI总线提供了2GB/s的输入速度，大大高于HUB-LINK总线的266MB/s。

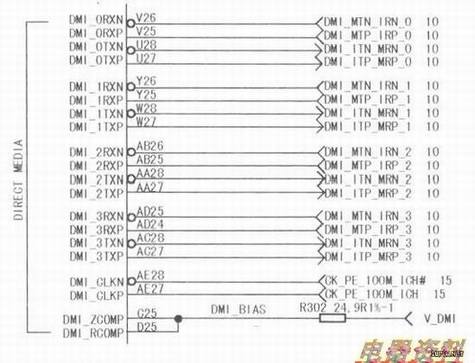

　如上图所示，DMI总线由四组共16根传输线路加上两个时钟信号及DMI-BIAS信号组成。其中每组传输线路都有两条RX(收)和两条TX(发)线路所组成，RX和TX各有1GB/s的数据传输率，当同时运行时使得DMI总线具有2GB/s的传输速率。

　DMI_CLI(N和DMI_CLKP是两个差分时钟信号，其作用时配合RX与TX信号进行传输，也就是在时钟信号的上升沿和下降沿分别传输，这两个差分时钟信号是保证DMI总线传输的先决条件。

　DMI-BIAS信号是DMI总线数据传输的偏移率信号，通常是外接一个精密后与1.5V相连，这个精密的阻值是不闻定的.主板设计人员根据主板布线的情况来进行调节，以求找到一个适合该款主板的阻值与使用HUB-LINK总线的主板一样，DMI总线是连接南北桥之间通讯的唯一途径，南北桥之间的所有数据都要通过DMr总线来进行传输。在对DMI总线进行检修时，首先要确定时钟芯片发给南桥的两个差分时钟信号lOOMHz的频率是否正常。并检测DMI-BIAS信号的精密是否有掉件的情况(一般来说这颗电阻是不易坏的，只会存在掉件的情况)，接着测量DMI总线的16根数据传输信号线对地的阻值是否一致。以排除某根线路存在开路或短路的情况。

　2.LPC总线
　　
　　LPC(LowCount)是由Intel公司所提出，是为了在PC机上取消旧的总线而制定的新技术规格，它的目的是取代传输速率极慢的ISA总线，使以前工作在ISA总线上的硬件，在没有ISA的机器上能够正常工作而制定的。并且LPC总线技术对于软件方面是向下兼容的，以往在ISA总线上运行的软件，都可以在LPC总线上正常运行。

　PC的意义是很少的脚位，并且在33MH2的频率下运行。与脚位很多又只工作在8MHz下的ISA总线来说，其执行效率和性能要大大高于ISA总线。LPC总线工作所需的必须信号如下：

　LAD[0..3]Address和Data共享LFRAME#表示开始一个新的cycleLSET#复位信号LCLK33MHz的工作频率可选择的信号有：

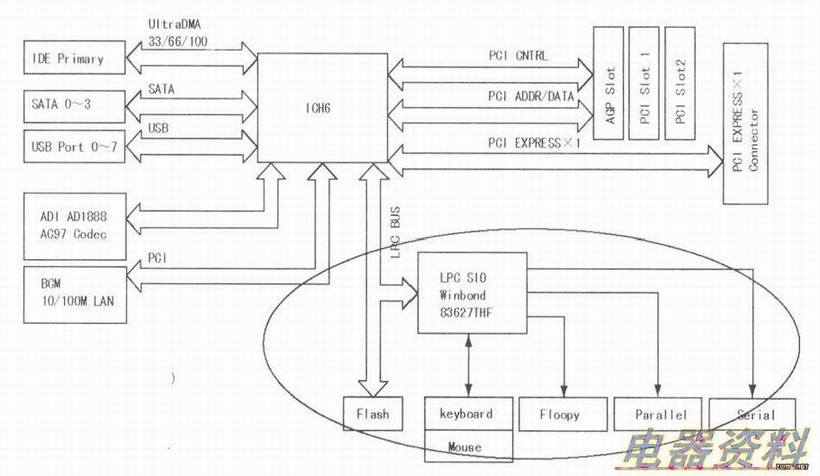

　LDRQ#/BusMaster要求SER串行IRQCLKRUN#可以把Ck停止，可更省电PME#管理用LPCPD#powerDownLSMI#产生SMI如下图所示，LPC总线应用于与I/0和南桥之间的数据传输，在实际维修中LPC总线的LAD[0..3]信号如果有开路或短路，会导致南桥和I/0无法读取BIOS资料，使得主板无法正常启动，对于LPC总线的测量，可以通过测量BIOS芯片(32封装)的（13）～（17）四个脚的对地阻值来判断LAD[3..0]是否有开路和短路。

　3.SPIEEPROM
　　
　　SPI(SerialPeripheralinterface)，是串行外围设备接口。SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器，还有数字信号处理器和数字信号器之间。SPI即是一种高速的、全双工、同步的通信总线，并在芯片的管脚上只占用四根线，节约了芯片的管脚，还为PCB的布局上节省空间，正是出于这种简易的特性.新款主板上都采用了SPI接口的EEPROM来存储BIOS资料。

　SPI的通信原理很简单，以主从方式工作，这种模式通常有一个主设备及一个或多个从设备，需要至少4根线，事实上3根也行(单向传输时)，是所有基于SPI的设备共有的，它们是(数据输入)，SDO(数据输出)，(时钟)，CS(片选)。

　(1)SDO：主设备数据输出，从设备数据输入。

　(2)SDI：主设备数据输入，从设备数据输出。

　(3)SCLK：时钟信号，由主设备产生。

　(4)CS：从设备使能信号，由主设备控制。

　其中CS表示控制芯片是否被选中，也就是说只有片选信号为预先规定的使能信号时(高电位或低电位)，对此芯片的操作才有效(可理解为P32封装的BIOS中的CS信号或F卟E信号，并以此来判断BIOS资料是否被正确读取)。

　接下来就负责通讯的3根线了，通讯是通过数据交换完成的，SPI是串行通讯协议，即数据是一位一位传输的。这就是SCK时钟线存在的原因，由SCK提供传输所需的基准时钟脉冲。SDI、SDO则基于此基准时钟脉冲完成数据传输。数据输出通过SDO线，数据在时钟上升沿或下降沿时改变，在紧接着的下降洽或上升沿被读取。完成一位数据传输，输入也使用同样原理。这样，在至少8次时钟信号的改变(上沿和下沿为一次)，就可完成8位数据的传输。

　主板上的SPIEEPROM使用的是各品牌的25系列，如SST、MX、WINBOND、等大厂都推出了主板上所使用的25系列EEPROM，其外观为-8封装，比普通SOP-8封装稍宽一些，普通的编程器的8脚座子无法安装这种芯片，要用专用的宽体8脚座子才行。
