Multisim10虚拟仪器在逻辑转换仪的应用

　　辑转换仪(Logionverter)是MultisimlO软件特有的仪器，能够完成真值表、逻辑表达方式和逻辑三者之间的相互转换，目前实际中还不存在与之对应的设备。
　　
　　在数字电路中，组合逻辑电路的设计复杂而繁琐，尤其当输入与输出变量的个数很多时，处理起来更加麻烦。利用MullisimlO的逻辑转换仪可以大大地简化和缩短组合逻辑电路的设计过程。以一位全加器的设计来简要地说明。
　　

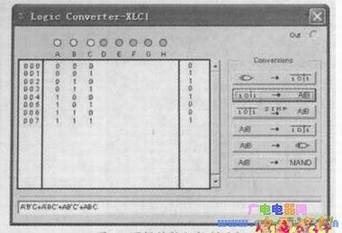

　　单击Simulate/Instruments/LogConverter，在弹出的逻辑转换仪的控制面板中完成参数设置，如上图所示。相当于完成了组合逻辑电路的设计方法的第1步--建立真直表。设计第二部：由真值表推导出逻辑表达式。在下图中，单击

　按钮后，出现真值表对应的逻辑表达式：A，B[C，+A，BC，+AB，C，+ABC。其中A]表示对A的逻辑取反。
　　

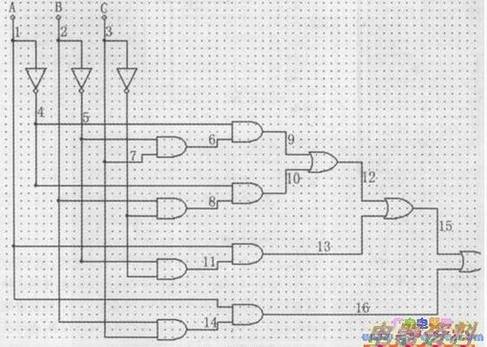

　　单击按钮后，随着蓝色进度条的移动，在Multisim10的电路窗口中出现如中图所示的本位输出电路。
　　

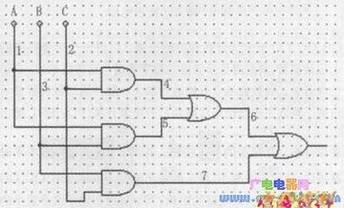

　　按同样的方法产生进位输出电路如下图所示。将中图和下图的电路组合起来即可得到一位全加器电路。
