在制作音频功率放大器中如何使用Protel 99SE仿真功能

　　前言：对于大多数电子爱好者来说，进入这神秘的电子世界，都是从制作"音频"开始的。音频，从结构上来分有：0TL、OCL、BTL；从电路的工作点来分：A类、B类、C类和D类。我们在制作时通常选择工作在AB类或B类的OTL或OCL电路。其中OCL电路是为了进一步改善放大器在低频时的性能，在OTL电路的基础上去除了输出级的大，并由单改为双供电。这样一来它虽然比OTL电路稳定性高、宽、保真度好的优点。但给我们的制作也带来了一点麻烦，在调试中不小心的话很容易使其中点电位远离0V，严重时致使烧毁。
　　
　　在这里，我们以Protel99SE的仿真功能为例，介绍其在制作音频中的一点应用。
　　
　　1．仿真电路的绘制
　　
　　要进行电子线路仿真，就必须绘制一张可以仿真的原理图。也就是说用来仿真的原理图与平时我们绘制的原理图是不同的。其根本的区别是采用不同的元器件库。用于仿真的元器件数据库名为Sim．ddb，它位于Protel99SE安装文件夹的DesignExplorer99SE＼Lobrary＼Sch目录下。添加器件数据库的操作如下：
　　

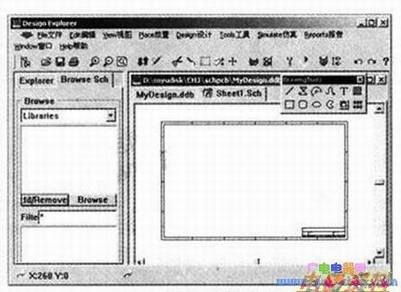

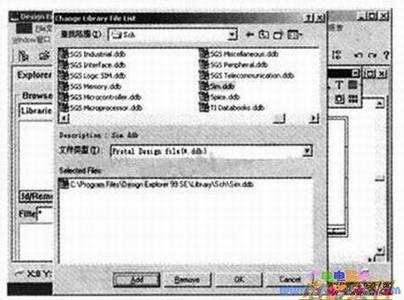

　　打开或新建好要设计的数据库，新建一个"SchematDocument"文件Scileetl．sch，如上图所示。点击左面窗口下的"Add＼Remove"按钮，弹出"更改库文件列表"窗口。在窗口的"查找范围"右侧的下拉菜单中，按上面的路径找到文件夹Sch；然后在"查找范围"下面的大窗口里找到仿真元器件数据库Sim．ddb；按"Add"按钮，如下图所示，再按"OK"按钮就把仿真元器件数据库加载完毕。

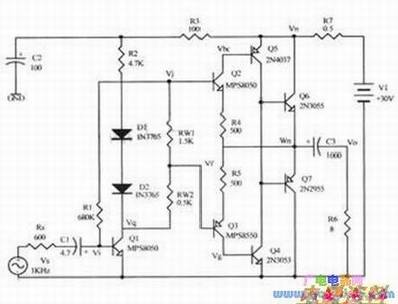

　　添加好仿真元器件数据库后，在左面"Browse Sch"标签页内的下拉菜单下就会有好多元器件库。中间的窗口是用来显示被选中的库内的具体元器件。这些库是我们在放置不同的元器件时根据要求进行选用的。其中、、、保险丝、信号源、电源等在"Simulation Symbols．lib"库中；双极型在BJT，lib库中；在Diode lib库中；运算放大器是"OpArTlp．lib"；等等。放置元器件的操作方法与绘制平常的原理图类似，只是不要忘记加上信号源以及直流源。下图是我们要进行仿真的一种音频功率放大器原理图。

　　2．元器件参数设置
　　
　　元器件的参数设置，我们可以在每放置一元器件时按"Tab"后在弹出的对话框中输入；也可以将全部元器件放置完毕后，再逐个输入参数。需要输入的参数有：元器件的代号和数值大小，其他内容按默认值。
　　
　　在输入元器件代号时应注意，在弹出的对话框中"Designator"右侧文本框内的指定字符不能更改，只需修改"?"部分。如放置运算放大器时的"U?"，只要改为"U1"即可。
　　
　　元件数值大小的设置是在对话框中"Part"右侧文本框内，默认的单位是：为欧姆，电容为微法，为毫亨等。
　　

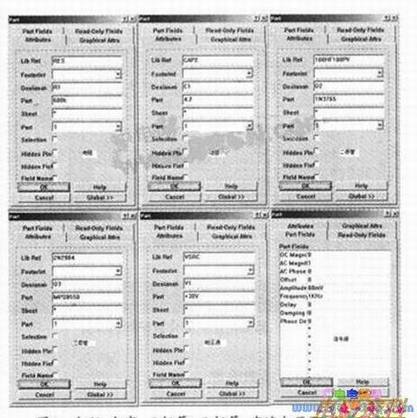

　　、电容、二极管、三极管、直流电压源、交流正弦信号源的设置示例如下图所示。其中交流正弦信号源的的参数，除了在"Attributes"标签页中的外，还须在"PartFis"标签页中设置。该页中"DCMagnitude"是直流大小；"ACMagnitude"是交流大小；"Phase"是；"Offset"是偏置；"AmplittJde"是峰值大小；""是；"Delay"是延时；"Damgfactor"是阻尼因子；"PhaseDeIay"是相位延时。
