电子仿真软件Multisim 7特色功功介绍

　2．温度扫描分析法(TemperatureSweepAnalysis)：
　　
　　温度扫描分析法(TemperatureSweepAnalysis)是研究温度变化对性能的影响。由于许多元（器）件的参数、特性与温度有关，所以，当温度变化时，电路的性能也会发生一些变化。因此，该分析相当于在不周的工作温度下多次仿真电路性能。
　　

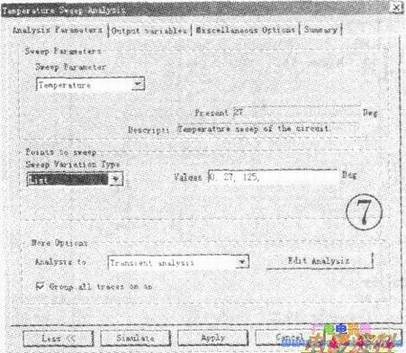

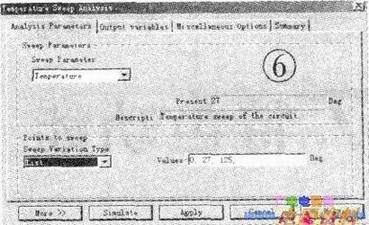

　　(1)仍以图1为例，启动Simulate菜单中的Analysis命令下的TemperatureSweep…命令项，可弹出图6所示的对话框。将该对话框中的SweepParameter栏设为Temperature；将SweepVariationType栏设为List；在Values栏中输入扫描温度0，27，125，。然后单击下方“More”按钮，弹出如图7对话框。



　(2)单击右下方“EditAnalysis”按钮，将出现如图4所示对话框，将其中的结束时间设为0.0003sec．然后关闭该对话框回到图7。
　　

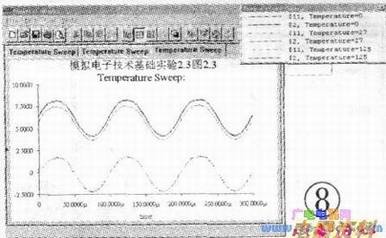

　　(3)单击翻页按钮“OutputVariables”，将节点$2和$11选为分析点，然后单击下方“Simufate”，出现如图8所示分析结果。
　　
　　从图8可以看出：下面3条重合的曲线是节点11在3种不同温度下的输出波形，说明经隔直C3输出的是交流分量，温度对其不产生影响；而上面3条曲线是节点2在3种不同温度下的输出波形，温度升高幅度减小，这是由于温度变化影响了集电极电位，使静态工作点发生了变化，便放大器输出减小的缘故。

　　3．四踪虚拟示波器(4 channelOscilloscope)
　　
　　电子仿真软件Multisim7除了能完成所有的数字电子技术实验中的测试验证实验之外，它有几台其它电子仿真软件所没有而独具匠心的虚拟仪器，使数字电路仿真实验，更加得心应手，四踪虚拟示波器就是其中一台。
　　

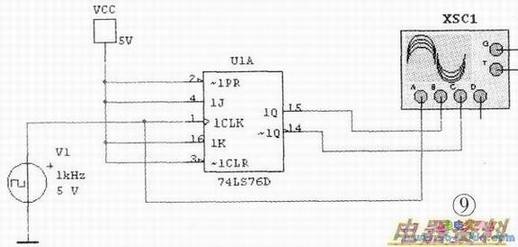

　　(1)将JK接成计数状态(J=1，K=l)，按图9在Multisim7平台上调出所需元件并连好线路。其中脉冲信号源V1单击平台左侧右列第2个图标，在下拉图标中选第1行笫5个调出；4踪示波器选平台右侧虚拟仪器第5个图标调出。
　　

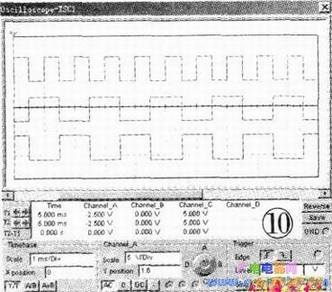

　　 (2)开启仿真开关，双击示波器图标，在放大的示波器面板上调出如图10所示示波器的输入、输出波形。在实验室中我们只有双踪示波器，只能有选择地同时观察两路波形。借助4踪虚拟示波器，从图10可以看出：
　　
　　JK触发器是脉冲下降沿触发的、Q和Q的翻转和计数情况、相差180度等一目了然。

　　4．字信号发生器(Word Generator)和逻辑分析仪(Log Analyzer):
　　
　　另两台颇具特色的虚拟仪器是字信号发生器和逻辑分析仪，字信号发生器最多能产生32路同步逻辑信号，可作为数字逻辑信号源，对数字逻辑电路进行测试；逻辑分析仪可以同步记录和显示16路逻辑信号，可对数字逻辑信号进行时序分析。
　　

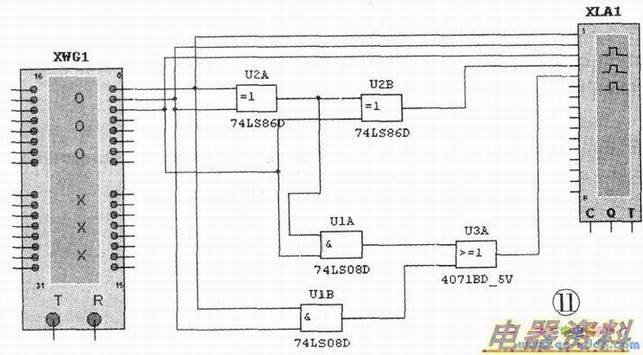

　　(1)．从Multisim7平台右侧虚拟仪器中调出字信号发生器(WordGenerator)和逻辑分析仪(Logialyzer)，并将它们按图11连接好。

　　

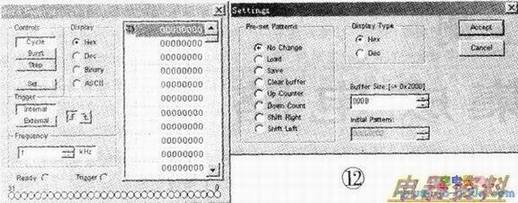

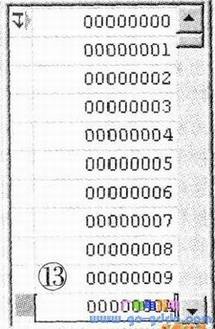

　　(2)．双击字信号发生器图标，出现的面板如图12所示，单击面板上set…按钮，在下拉对话框Buffer Size:栏中输入0008（十六进制的11）．然后单击右上角Aept按钮回到面板；单击面板右边8位字信号编辑区进行逐行编辑，从上至下在栏中输入十六进制的OOOOOOOO—OOOOOOOA共11条8位字信号，编辑好的11条8位字信号如图13所示，最后关闭面板。

　　

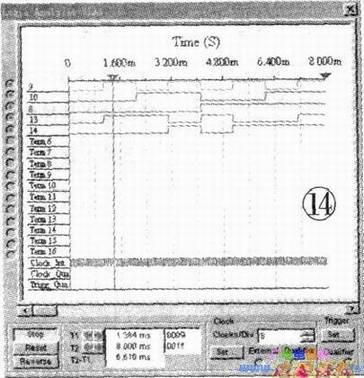

　　(3)开启仿真开关，双击逻辑分析仪图标，将出现的逻辑分析仪面板如图14所示。将面板上Ck框下Clock/Div栏输入8，再单击面板左下角Reverse按钮，然后关闭仿真开关，将逻辑分析仪面板屏幕下方的滚动条拉到最左边，借助屏幕上的读数指针可以观察一位全加器各输入、输出端波形。从图14中可以读出红色读数指针(1)所在位置，从上到下表示：两个1位数Ai=l．Bi=0，低位来的进位Ci-l=0，全加和Si=l，进位Ci=0。

　　5．Multisim7的3D功能：
　　
　　Multisim7的3D功能逼真直观，也是其它电子仿真所不具备的。
　　

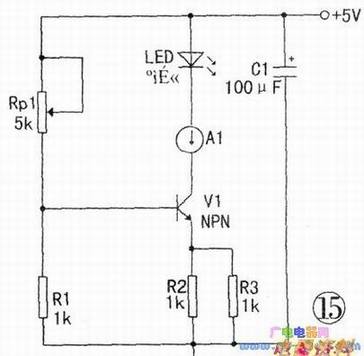

　　3D实验电路原理图如图15所示。

　　
　　(1)．单击Multisim7基本界面元件库右列第9个图标，在下拉菜单3D'Components中调出NPN三极管、100u、红色、电位器各1个；3个。
　　
　　(2)．单击Multisim7基本界面元件库右列第1个图标，调出Vcc和地线。
　　
　　(3)．单击Multisim7基本界面元件库右列第10个图标，从下拉图标中单击第1行第3个图标，将表调出。
　　
　　(4)．双击电位器图标，在弹出的对话框中，将Value页的Increment栏改成1%，然后按“确定”。
　　

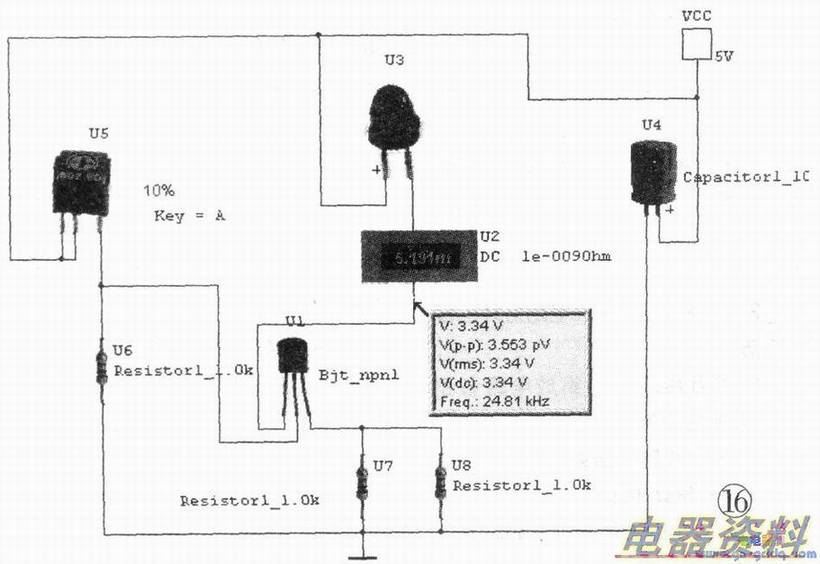

　　(5)．将所有元件按图16排列并连线。
　　
　　(6)．启动仿真开关，这时电位器的百分比为50%，电流表显示1.481mA．红色发光不亮。

　　(7)．连续按“A”键，电位器的百分比将减少，电流表的指示将增大，当电流表的指示>5mA时，发光二极管亮，由图16看到当电位器的百分比等于10%时，电流表指示5.191mA，发光二极管亮，如要减少电流，可按“Shift+A”键。
　　
　　(8)．双击发光二极管图标，在弹出的对话框的Value页中的OnCurrent(Ion)栏中显示：5mA；在ForwardVoltageDrop(Vf)栏中显示：1.66V。
　　
　　(9)．启动仿真开关后，在Multisim7基本界面的右下角有一个黄色的“实时测量探极”，用单击它，并按住鼠标将拖出带箭头的黄色方框，当箭头指到某处测试点（注意：应指在该节点或连接导线上），将自动显示该点对地，由图16看到晶体管集电极电压为3.34V。
　　
　　Multisim7功能强大由以上例子可见一斑。
