SLBASIC流程图软件使用

　1.交互式编程
　　
　　交互式编程与常规的计算机编程有所不同。对于编程，低年级的青少年（中小学生）对先做什么，后做什么已经有了初步的理解，但是，却对复杂的编程代码没有多大的兴趣，机器人交互式编程平台正是为他们设计的。使用这个软件，不用关心语言实现的细节，也可避免编程中经常出现的语法错误。

　机器人交互式编程平台采用的就是流程图积木式编辑模型。



　每一个图形化模块都可以完成一定的功能，只要按程序编写的逻辑顺序像堆积木一样连接这些模块，就可以很快地完成一个程序的编写。

　一般程序，甚至复杂的程序都能用交互式编程实现。SLBAS流程图软件，能显示解释型SLBASIC源文件，并可直接把SLBASIC源文件下载到ROBOT—M8开发实验板或机器人中去运行。

　2.概述
　　
　　SLBASIC图形化流程图交互式语言编程平台是单片机与机器人程序设计软件，是专为中小学生教学设计的图形化积木式形象化模块化编程软件。使用该软件，可在积木式的流程编程操作过程中，培养青少年的程序设计思想。

　SLBASIC流程图交互式语言编程平台操作简便，有活泼明快的图案和简短的文字说明，学生单击积木化模块图形由顶部向下搭建流程图。同时，软件可以随时生成无语法错误的机器人源程序。流程图搭建完毕，程序就编写完了。

　SLBASIC流程图模块包括执行模块、模块、控制模块和程序模块四类。通过这四类模块，可实现单片机原理学习及多种机器人创新开发等操作。

　3.系统特点
　　
　　（1）积木式编程完全的积木式编程方法，简单直观。青少年用就可以进行单片机学习、开发创新及控制操作机器人，方便搭建流程图。流程图软件由窗口顶部向下搭建，符合国际标准。

　（2）图形化积木模块SLBASIC流程图软件的四类图形化积木模块包括：多种执行器模块、多种传感器模块、多种控制模块和1种程序模块。

　（3）程序源文件从流程图可以随时生成正确的源程序——解释型SLBA－SIC高级语言，源程序符合标准SLBASIC语言语法标准。可以直接保存源程序文件及把源文件下载到单片机及机器人中运行。

　（4）操作系统SLBASIC实时多任务机器人操作系统，支持标号地址，可跨硬件平台运行。

　4.SLBASIC流程图软件工作窗口
　　

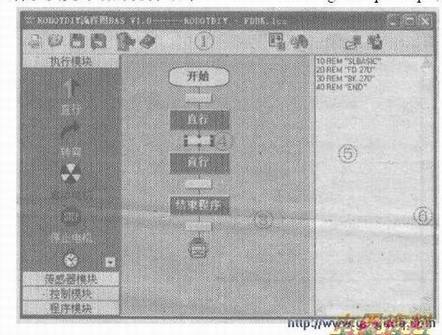

　　SLBASIC流程图软件工作窗口，如附图所示。图中①为快捷按钮工作图标；②为模块库显示区，单击功能模块，功能模块会自动插入四周呈现黑点框标记下方；③为流程图编辑区；④为可以用鼠标单击功能模块间的连接块，单击连接块后四周呈现黑点，说明在该连接块下方可以插入你希望的软件功能模块；⑤为流程图源文件显示区；⑥流程图源文件显示区可以拉宽或缩小，便于观察源文件。
