用EAGLE软件设计PCB电路图

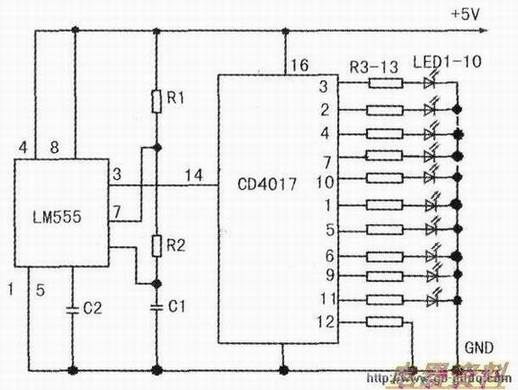

　EAGLE是功能强大而又简单易学的设计软件，它包含原理图编辑器和印板设计编辑器及自动铺线编辑器。本软件可从．caft．de上免费下载。下面来设计一个简单的电路，如图所示。

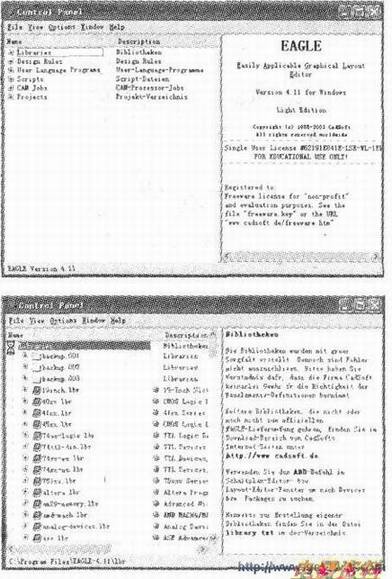

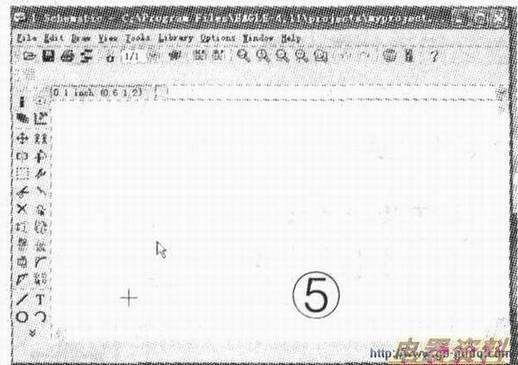

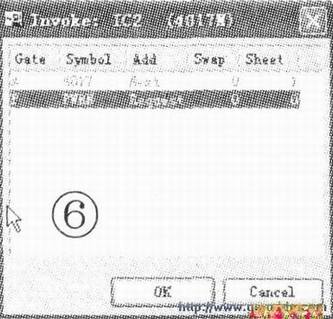

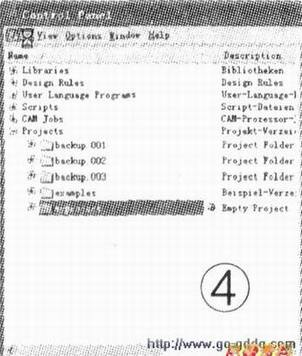

　　首先启动EAGLE，得到图2界面，然后分析电路构成.555时基集成块；4017十进制计数器；两只；12只；10只。分别属于EAGLE库的liner;40**;caitor;discrecte;．Supplyl。我们在设计电路之前须先打开这些元器件库，以备调用。具体方法：在图2控制面板的library项前单击‘+’，出现图3所示屏面。击打相应库的灰色小球，使之成绿色大球，这些库的元器件就可用了。在图2的控制面板中右击projects，新建一个工程，取名myprjecto如图4所示。下面开始设计原理图，先右击myproject，随即在触发菜单中选择new\schamito将要编辑的原理图命名为fgdl。如图5所示。图5即为原理图编辑界面，在这里就可编辑电路图了：第一步，调入幅框，单击add标签，触发了应用库，寻找frames，并打开，选择一个合适的幅框，就可在其中画原理图了。第二步，调入各元器件，击打ADD标签，在应用库中找到40**，单击‘+’号，找到4017，并单击这时光标处就会吸附一个4017的符号，移动光标，带着符号移动符号到图中合适的地方，单击放下。这时你会发现这个符号只有14个针脚，缺少脚，这时可单击INVOKE标签，击打器件，触发一个选择菜单，如图6所示。然后选择P项，光标处就会吸附一对针脚，把它放在合适的地方。然后再用同样方法放置其元器件。第二步，连结网线与结点。击打NET标签，将各个元器件的针脚连结起来。连结时侯要用“单击起点双击结束”的方法。连结电源针脚可在最先或最后进行，要用到的符号可在SUPPLY1中找到，并用ADD命令添加到合适的地方。
