用数字功率表测试电吹风的功耗

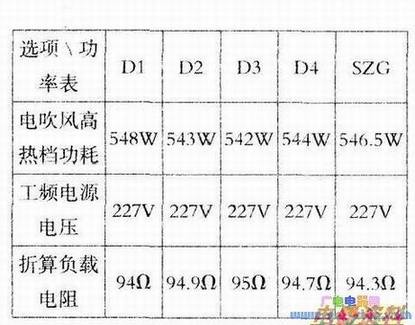

　　为了校验在较重功率条件下数字功率表与电气功率表的性能差异，这里特别设计对一台由上海电器六厂产于上世纪九十年代初的电吹风进行功耗测量。该电吹风的标称参数为：220V/25W/350W/550W（指额定供电220V、冷风时电机功率25W、中档热风时功耗350W、高档热风时功耗550W），可见该电器属于轻微感性（具有电机）的阻性负载性质。采用5块（三种）功率表仅对高热状态进行对比测试，所测的功率数值由下表所示。
　　
　　测试中电气仪表受显示方式所限，其中的Dl、D2表（D51型）功耗值是8倍的最小刻度单位值，D3、D4表（D26-W型）功耗值是4倍的最小刻度单位值，只有数字功率表sZc直接显示了四位有效读数，所以这里电气功率表的示值误差应予以考虑。
　　
　　按下表中第二行所测功率数据，相同电压条件下的Dl、D2、D3、D4稀szG表所显功率值已很接近，且SZG表读数位于542~548W之间，可以验证这三种仪表测量性能等同。根据欧姆定律中电压、和功率关系计算公式，将电压值的平方除以功率值得到了第四行所示折算阻值，其实同一个电热负载并入电压值确定的供电网时，具有相同的功率（温度）状态，此时负载的值也是一个确定值，所折算出的负载值本无差异，但是第四行所显示折算阻值出现'r差异，它们应该是来源于各个功率表的测、显性能和读数的误差，此时仅有数字功率表的示值最为可信。
　　
　　综上所述，以上三种电气和数字功率表对接近纯阻性、0.5千瓦段功率值的测试性能等同，且均为可信。对该功率段测量数据数字功率表示值的精准、方便性尤为突显。
