变频空调电控板的电路组成

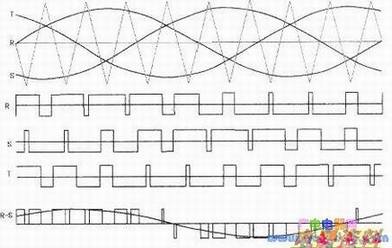

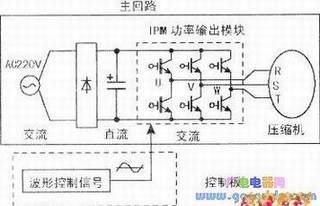

　变频空调控制器（简称电控板）由整流、中央和功率等半导体器件组成，其功率输出部分通常采用6只管组成的IPM器件，分别组成U、V、W相，连接到压缩机的R、S、T接线端，如上图所示在波形控制中，最常用的方法是通过三角波（载波）和正弦波（波）比较而形成不等幅的波，如下图所示。输出波形的（）是由正弦波（调制波）的大小来调节的，其可以通过改变正弦波（调制波）的频率来改变。

　　
　　输出的波形是近似于正弦波的脉冲波形（方波），由于压缩机电机是一个感性，所以其工作是接近于连续的正弦波。
