虚拟仪器仪表在电子测量中的应用

　（1)仪器的选用　　

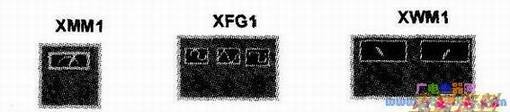

  用将仪器库中被选用的仪器图标“拖放”到工作区中，类似元器件的拖放。下图为选用数字多用表、函数信号发生器、瓦特表的情况。



　　(2)仪器仪表的参数设置
　　

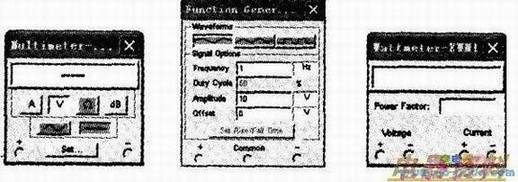

　　用鼠标双击仪器的图标即可打开仪器的面板。可以用鼠标操作仪器上相应按钮及参数来设置对话窗口的数据。下图即为三种仪器仪表的仪器面板，根据需要可以进行相应的设置。在测量或观察的过程中，也可以根据测量结果或观察结果来改变仪器仪表的参数设置。

　　(3)示波器、波特图仪在电子测量中的应用
　　

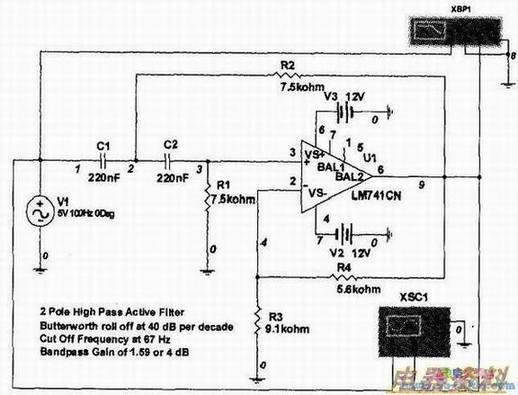

　　示波器、波特图仪是电子测量仪器中应用最广泛的两种测量仪器。示波器是用来显示电信号波形的形状、大小、等参数的仪器。波特图仪是用来测量和显示电路的幅频特性与相频特性，类似于扫描仪。以上图所示的波形产生电路为例，来介绍示波器、波特图仪在电子测量中的应用。
　　

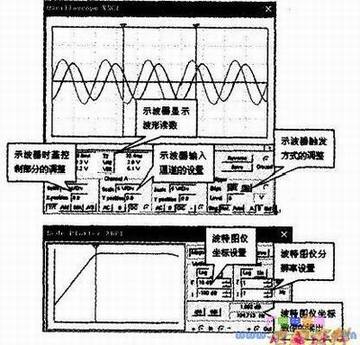

　　按上图标上的连接端与相应电路的连接点相连，连线过程类似元器件的连线。用鼠标双击仪器的图标打开仪器的面板进行合适的设置，然后按动按钮开始仿真测量。测量结果如下图所示。



　　由图中可以看出，示波器的面板功能与实际情况基本一致。也分为时基控制部分的调整、输入通道的设置、触发方式的调整、示波器显示波形读数几部分。波特图仪有In和Out两对端口，其中In端口的“+”和“-”分别接电路输入端的正端和负端；Out端口的“+”和“-”分别接电路输出端的正端和负端。使用波特图仪时，必须在电路的输入端接人AC（交流）信号源。波特图仪面板上分为坐标设置、坐标数值的读出、分辨率设置几部分。由图5方便而准确地能够测量出所需的结果。
