学修空调电路板-看使用说明书，了解所修空调的控制功能

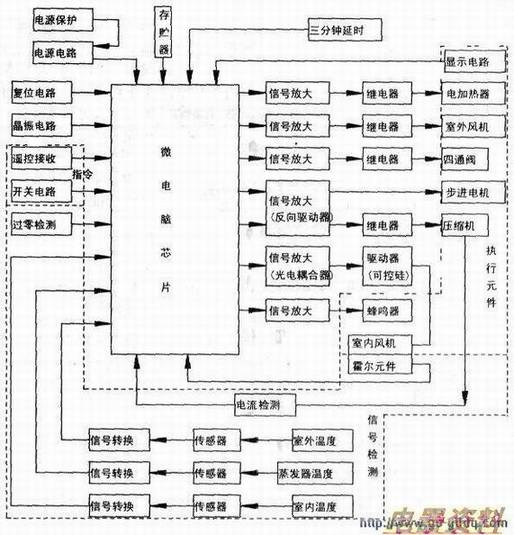

与电视机的修理一样，要想准确地判断故障和修理故障，还是少不了学会看懂图、分析电路图。为了方便理解，我们将电路原理图简化成了框图（附图）：各把检测到的各种非电信号（温度、、、转速等）经过信号转换、放大后输入到微电脑芯片，与人为指令（遥控、开关等）进行比较、判断和运算后发出控制信号去驱动各执行元件工作，完成空调器的各项功能（显示、报警、制冷、制热、除湿等）。因此只要了解各单元电路的功能与特征，修理空调电路板就轻松多了。
目前各厂家生产的空调器都有自身的特点，但其主要功能都大同小异。下表是笔者根据某名牌空调厂家KFR-35GW/EQF型空调器使用说明书绘制的控制功能说明表。
| 序号 | 主要功能 | 对应分立电路 | 功能的作用 |
| l | 制冷 | 压缩机驱动、室内环境温度控制、室内蒸发器管温检测 | 制冷运行 |
| 2 | 制热 | 压缩机驱动、四通阀驱动、室内环境温度控制、室内蒸发器管温检测 | 制热运行 |
| 3 | 除湿 | 压缩机驱动、室内风机驱动 | 仅仅除去房间潮湿空气的水份，但温度>18℃ |
| 4 | 自动 | ||
| 5 | 化霜 | 室外冷凝器管温检测 | 当室外冷凝器管温<-3℃时，除去冷凝器上的挂霜或结冰 |
| 6 | 温度调节 | 控制电路、室内蒸发器管温、室外冷凝器管温检测 | 采集和控制房间的温度，使之与设定温度接近 |
| 7 | 辅助电加热 | 电加热驱动 | 热泵的制热能力不够时，电辅助加热 |
| 8 | 遥控与接收 | 、接收电路 | 接收遥控器所发射的各种功能信号 |
| 9 | 显示 | 显示电路 | 显示空调器运行在何种状态 |
| 10 | 延时开机 | 延时电路、复位电路 | 使管内压力平衡，压缩机轻负荷运转、防止过载或堵转 |
| 11 | 定时 | 直接作用 | 定时开/关机 |
| 12 | 睡眠 | 单片机直接作用 | 自动调整睡眠温度 |
| 13 | 送风 | 室内风机驱动 | 只吹风，不制冷/制热 |
| 14 | 风速调节 | 室内风机驱动 | 调节内风机以强、中、弱、、微四种速度工作，除霜时为微风 |
| 15 | 应急按钮 | 开关电路 | 没有遥控器时，应急开机/关机 |
| 16 | 过流保护 | 过流保护 | 防止因电压过低/过高、管内压力过高、环境温度过高等引起的压缩机过流 |
| 17 | 蜂鸣 | 蜂鸣器驱动 | 每次收到遥控信号即发出响声 |
| 18 | 风向摆动 | 步时电机驱动 | 使气流改变方向 |
| 19 | 机型选择 | 机型选择 | 出厂前已经设定好了 |
| 20 | 防冷风/热风 | 室内蒸发器管温检测、室内风机驱动 | 制热温度低于25度时内风机不转，制热停机时，内风机继续转一会 |
