学修空调电路板-电路板实物的辨认

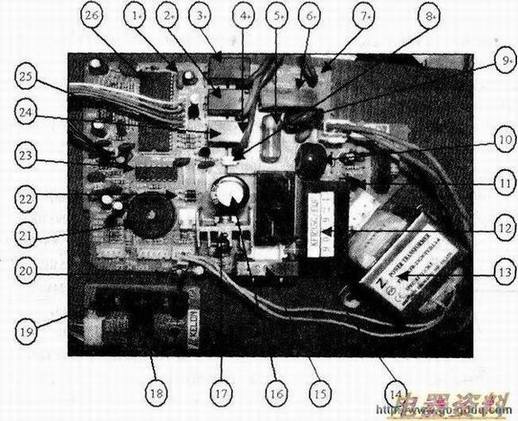

　　空调器板并不复杂，并且印刷了与原理图一样的元器件符号和参数值，故完全可以在电路板上找到原理图中每个元器件。有些较大体积和外形特殊的元器件与集成块，可以从电路板实物中一眼看出。附图为KFR-35GW／EQF电路板的实物图。

　图中各部分说明如下：（1），（2）室外风机，（3）四通阀继电器，（4）火线，（5）保险丝，（6）抗干扰，（7）零线，（8）光电耦合器（室内风机驱动电路），（9），（10），（11）双向（室内风机驱动电路），（12）室内风机运行，（13）电源，（14）雎缩机驱动继电器，（15）器（压缩机电流检测电路），（16）真流电源滤波电容，（17）三端稳压器（直流电源电路），（18）遥控接收头（遥控接收电路），（19）（显示电路），（20）运行按钮（开关电路），（21）蜂鸣器，（22）整流（直流电源电路），（23）驱动器（、压缩机驱动），（24）电加热驱动继电器，（25），（26）。
