空调功率模块

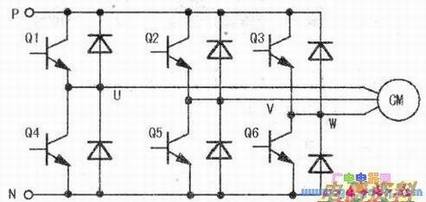

　　功率模块简称IPM，是变频空调中一个主要的组成部件，在中用IPM表示，其工作原理如下：变频压缩机运转的高低完全由功率模块所输出的工作的高低来控制，功率模块输出的电压越高，压机运转频率及输出功率也越大，反之，功率模块输出的电压越低，压机运转频率及输出功率也就越低。功率模块内部由三组（每组两只）大功率的开关三极管组成，如图所示，其作用是将输入模块的直流电压通过三极管的开关作用，转变为驱动压缩机的三相交流。功率模块输入的直流电压（P、N之间）一般为260V～310V，而输出的交流电压为一般低于220V。
　　
　　如果功率模块的输入端无310V直流电压，则表明该机的整流电路有问题，而与功率模块无关；如果有310V直流电压输入，而U、V、W三相间无低于220V的交流电压输出，或U、V、W三相输出的电压不均等，则可初步判断功率模块有故障。值得一提的是，若电脑板输出的控制信号有故障，也会导致功率模块无输出电压，维修时可用替换法或检测方法检测。
