平衡电桥式温控器

　　电子温控器采用的是负热敏，当温度升高时，热敏值减小，温度降低时，热敏值增大，其如下图所示。
　　

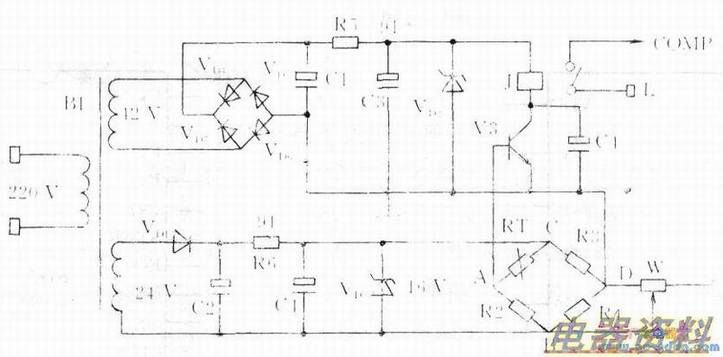

　　热敏电阻RT为电桥一臂，置于电路中，R2～R4为普通电阻。当R2～R4阻值固定不变时，C、D两点输入为VA，当RT所感应的温度发生变化时，其电阻值也发生变化。当室温升高时，RT电阻值变小，A点电位升高。当A点电位高于B点电位时，三极管基极lB增大，RT值减小。IB越大，集电极电流就越大。当IC增大到一定值时，三极管饱和导通，线圈J通电吸合，空调器运转制冷。
　　
　　当室温降低时，RT电阻值增大、IB变小。当IB降至一定值时三极管由饱和导通变为截止，继电器线圈J断电释放，触点断开，压缩机被切断，空调器停止制冷。
　　
　　当室温回升到设定值以上，即A点电位达到一定值时，三极管V3饱和导通，继电器线圈J通电吸合，压缩机又开始运行，这样就达到控制室内温度的目的。如果要改变室内温度，只需调整电位器W的电阻值即可。电位器阻值增大时，B点电位升高，当A点高于B点电位时，压缩机才运转。相反，如欲使室温降低，只需将电位器电阻值调小即可。B输出两组电压，一组为交流42V电压，电压经过整流后，为继电器线圈提供直流24V电源。另一组为交流24V电压，经过整流后为控制电路提供直流电源。
　　
　　VD1、VD4～VD7为整流，VD2、VD3为，C1～C4为，R5、R6为限流电阻，V3为三极管，W为温控电位器，R2～R4为电桥臂。
