电压比较式温控器

　　电子温控感温元件常采用负的热敏，如下图所示。
　　

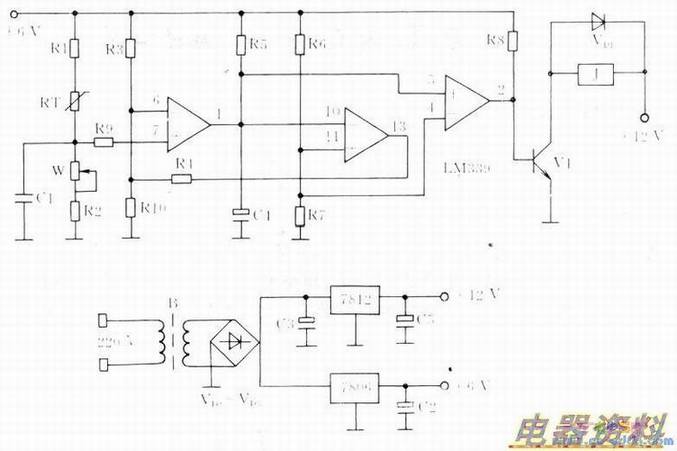

　　电路中热敏RT与Rl、W、R2串联，通过R9分压给比较器7脚提供采样，W用来调整室内设定温度，R1～R3、R5～R8、Rl0为偏置，当RT随室温变化时，热敏电阻值将发生变化。室内温度升高时，RT电阻值变小，比较器7脚电位升高，当7脚电位高于6脚电位时，比较放大器1脚输出高。由于1和5脚之间被短路，所以5脚电位高于4脚电位，使得2脚输出高电平。随着2脚变为高电平，三极管Vl导通，线圈通电使常开触点闭合．接通了接触器线圈回路，使压缩机运转。
　　
　　当三极管Vl截止时，VD1可抑制继电器线圈产生的过电压。当压缩机工作后，室内温度降低，热敏电阻值增大，7脚电位降低。当7脚电位低于6脚电位时，比较放大器LM339的1脚输出低电平。同理，5脚电位低于4脚电位时，比较放大器2脚变成低电平，三极管Vl截止，继电器线圈断电，压缩机停止运转。
　　
　　C1～C3、C5为，C4为延时，VD2～VD5为桥式整流，7806、7812为三端稳压，B为。
