空调驱动附加电路工作原理与检修

　空调驱动中的一些附加电路的作用是，当三极管或、线圈等由导通变为截止时，由于继电器线圈两端会产生反向高，此电压有可能使以上元件。另外继电器在使用中，为了缩短吸合时间，或者延长衔铁的释放时间，常有一些附加电路。
　　
　　(1)驱动电路中一些附加电路原理。
　　

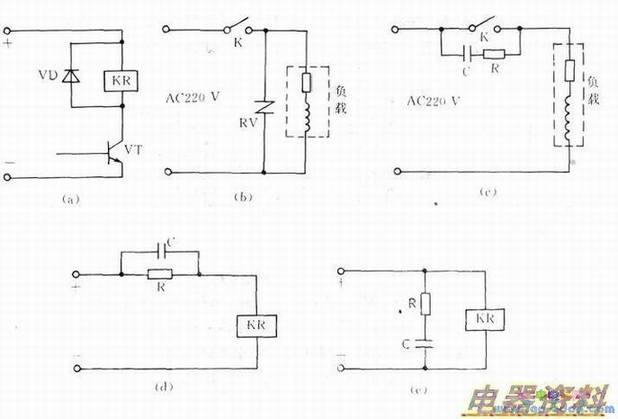

　　①继电器线圈两端并联。该电路如下图(a)所示，当开关K由导通变为截止时，流经继电器线圈的在突然减少的瞬间，它的两端会感应出一个，该电动势与原电压叠加后加在输出三极管的c、e两极间，使三极管的c、e极之间有可能被击穿。为了消除这个感生电动势的有害影响，在使用继电器的电路中，往往会看到在继电器线圈旁并联一个二极管（二极管的极性不能接错），以吸收该电动势，起到保护作用。

　②并联。该电路如下图(b)所示，在外加电压低于标称电压时，相当于开路，当超压或电路断开出现较高反向电压时，压敏相当于短路，为瞬间反向电压提供放电通路，保护了继电器。
　　
　　③开关两端并联R、C元件。该电路如下图(c)所示；当电路断开瞬间C用来吸收负载能量，R用于防止充电电流过大。器一般选0.1～1μF，可选择与负载电阻相当。
　　
　　④继电器线圈两端并联R、C元件。如下图(e)所示，当断开电源时，线圈中由于而产生的电流经R、C放电，使电流衰减缓慢，从而延长了继电器衔铁的释放时间。
　　
　　⑤继电器线圈一端串联R、C元件。如下图(d)所示，当电路在闭合的瞬间，电流可以从电容C通过，使继电器的线圈两端加上比正常工作高的电压而迅速吸合，能缩短吸合时间。电流稳定后，电容C不起作用。

　(2)驱动电路中一些附加电路检修。驱动电路中一些附加电路主要故障为电路或驱动三极管经常损坏。由于该电路比较简单，所以只要断开二极管或电容、电阻、压敏电阻、可控硅引脚，测量其元件好坏就能判断出故障所在。
