交流变频空调器控制原理分析

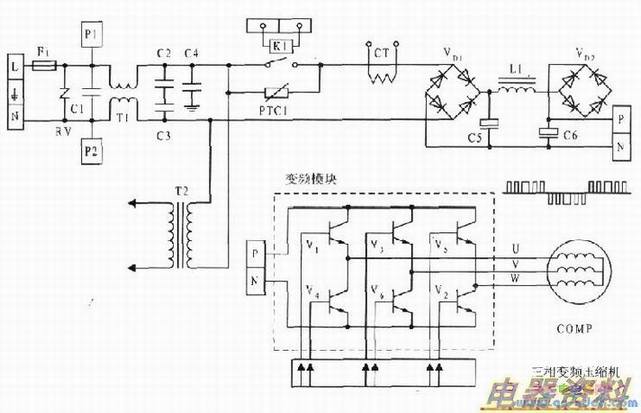

　交流变频室外机主原理图如下图所示。电路中延时保险管Fl，可用于防止变频模块或压缩机过载或短路。同时，又可在输入高时，与RV一起保护后续电路的元件不被过压烧毁。





　Cl、C2、C3、C4、Tl组成防电磁干扰，该有双向作用，即能吸收电网对电控器的干扰，也能阻止电控器本身的谐波进入电网。
　　
　　1、Kl组成延时防瞬间大电路，防止上电初期对过大的电流冲击，以免插入插头时，插头与插座打火。如室外机通风正常，延时3～5秒后Kl吸合。当室外机电控有故障，则Kl不会吸合，1因温度过高会自动断开主电路。
　　
　　CT电流器，主要用于间接测量压缩机运行电流，然后进行过电流保护。T2，为提供采样电压，进行过欠压控制或过零检测。
　　
　　VD1、C5组成整流电路，VD1将交流电变换成直流电，然后通过主滤波C5滤波升压。VDZ、C6、Ll组成校正电路。
　　
　　IPM变频模块5个接插件，P直流电源正极，N直流电源负极，U、V、W接变频压缩机三相绕组。
　　
　　其中，变频模块内部V1～V6为功率。
　　
　　接插件Pl、P2为四通换向阀、室外风机等提供交流电源。接插件Nl为变频模块提供输入控制信号。COMP为三相交流变频压缩机。

　交流电机转速公式：

　　式中，f为电源；p为极对数；n为转速。
　　
　　从上式可见，如果均匀地改变电动机供电频率，就可改变电动机转速。目前交流变频空调器一般按交一直一交对压缩机转速进行控制，即将交流220V电压经过整流，变为280V送入变频模块，然后输出电压80～280V，频率为25～130的三相交流电，送至变频压缩机，压缩机转速60～7200转/分。
