认识数字电位器及应用

内容摘要：通过对数字电位器芯片研究和分析，同时结合低成本市场的需要，搭建硬件及软件平台，构建混合信号系统，从而扩展数字电位器的应用领域及范围。描述了数字电位器工作原理、特点、分类及广泛应用，阐述了与机械电位器相比，数字电位器的优点，同时也描述了数字电位器AD5272内部电路结构，在此基础上进一步提出了对数字电位器AD5272应用电路系统的设计。结果表明，在低成本的前提下，将数字电位器的性能及应用充分展示，同时验证了数字电位器更为经济实用。

    关键词：数字电位器；机械电位器；；AD5272

数字电位器是采用工艺制成的数模混合信号处理，也称数控可编程器。采用是数控方式调节值大小，多用多晶硅或薄膜材料，从而有使用灵活、调节精度高、无触点、低等特点。同时有体积小、节省印制板空间，易于安装，不易污损、抗振动、抗干扰、寿命长、不易受环境温度影响等优点。基于上述内容，数字电位器已被广泛用于医疗保健设备、仪器仪表、通信设备、工业控制、家用电器、数码产品等各领域。

1 数字电位器简介

1．1 主要特点

数字电位器是一种有发展前景的新型器件。与机械电位器相比，具有许多优点，见表1，所以在许多领域可取代机械电位器。任何用电阻进行参数调整、校准或控制的领域，都可用数字电位器构成可编程模拟电路进而进行调整。除上述特点外，其特点有：

    1)数模混合信号产品，是一种特殊形式数模转换器()，由数字控制电路、和RDAC电路组成。其中，RDAC是数字电位器重要组成部分，由电阻数-模转换器电路构成。

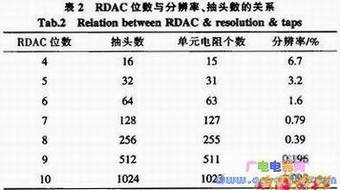

    2)分辨率与内部RDAC位数有关(见表2)，RDAC位数越多，分辨率越高；

    3)自身有控制接口、存储器和电阻系统，同时内部有非易失性(Non-volatile)存储器EEPROM，用户可对其进行读写操作，并通过软件控制接口对其阻值进行编程；
    4)利用数字电位器可实现模拟电路中对电阻、或的数字控制及调整；
    5)允许将几个数字电位器进行串、并联或混联；
    6)受制作工艺影响，总电阻一致性较差，一般有15％～30％偏差；
    7)低电压、低功耗、超小型化、工作温度范围宽。
