电磁炉整流滤波电路

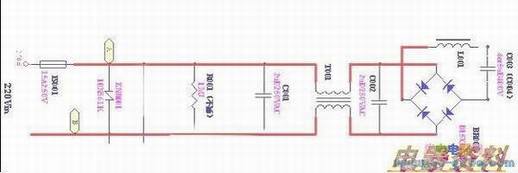

　　电磁炉的整流主要是进行AC-DC变换，其核心元件是整流桥。它将输入220V交流电变换成脉动直流电，然后经过L型滤波电路进行滤波，输出平滑的直流电。AC-DC转换部分。在此包括输入过保护用器（VARISTOR），抑制电路，整流桥，高频脉冲抑制电路等。器（ZMR）主要用以防止过高的浪涌电压进入电磁炉造成炉子损坏。通常选用430~470V等级的电压。一旦发生电网上存在浪涌电压（例如雷击或断开性时容易在电网上产生浪涌）时压敏就会将这部份能量消耗掉。甚至会由于通过压敏的大将熔断器烧断而切断。
　　
　　交流电通过前端滤波处理，进过桥堆后，变成310V的直流电。（小知识：对产生反的作用，它对交流阻值很大，而对直流阻值很小，如果我们把较大的电感串接在里，就可以使电路中的交流成份大部分降落在电感上，而直流部分则从电感线圈流到负载上，起到滤波的作用。电感滤波电路通常用在负载电流很大，而对滤波效果要求不严的场合。
