电磁炉炉温/管温检测电路

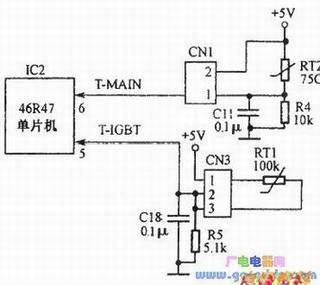

　电磁炉炉温（锅具温度）检测的主要作用是检测锅具的实际温度，以及防止电磁炉对锅具干烧。炉温检测电路的原理如下图所示。主要由热敏RT2（负）、R4、C11及插排CN1等组成。随着热敏通过陶瓷板对锅具底部温度采样，送到⑥脚的也会随着温度变化而变化。单片机通过主控程序的设定值与该电压进行比较，从而做出相应的动作来控制电磁炉的温度。
　　
　　管温(管温度)检测电路的主要作用是对管、高压整流全桥等的工作温度进行实际检测，防止它们因过热而烧毁。管温检测电路原理如图5所示。主要由热敏RT1（负温度系数）、电阻R5、C18及插排CN3等组成。
　　
　　管温检测电路的工作原理和锅具检测电路的工作原理相似，只不过是检测信号输入至单片机的⑤脚。
