细说TDA91XX系列+B电源接假负载

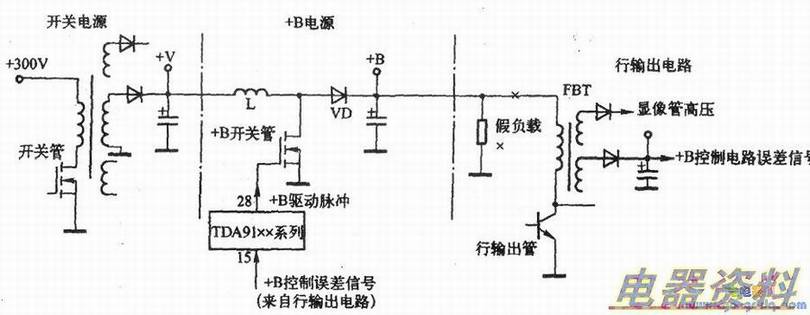

　要使TDA91XX系列+B接假，需满足以下两点：①TDA91XX的(15)脚有固定偏压，因为断开行负载接假负载时，若(15)脚无固定偏压，将导致+B失控；②TDA91XX的(28)脚的上拉来自，因为如果(28)脚的上拉电源来自行输出，当断开行负载接上假负载时，由于行扫描停止工作，则无上拉电源，(28)脚无脉冲输出，会引起+B电源失控（无输出或输出电压高）。下图所示是TDA91XX系列+B电源接假负载示意图。
