开关电源厚膜集成电路STR-451的修理方法

　　从大量的损坏实例来看，STR-451损坏，多是由于厚膜中的大功率管（测其①、②、④脚间的值很小或为O），内部其他元件完好。由于STR-451内的封装是把取样放大做成厚膜电路，其外壳就是大功率开关管（只是多了一个接地引脚）。
　　

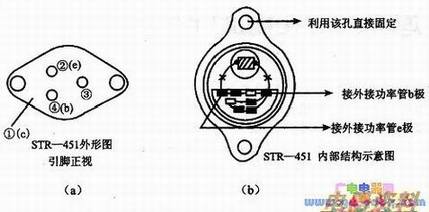

　　STR-451的外形如下图所示。因此，只要用一只DF104D或BU208、C1942、BU508A、D1403等管型大功率管换掉损坏的开关管即可。
　　
　　断开STR-451内开关管方法的示意图如下图所示。用锉刀锉去STR-451的管帽，可看到管芯内部的连接情况，上部为大功率开关管晶体芯片，下部为取样放大部分厚膜芯片，将芯片与厚膜集成电路芯片之间的两根细导线拆除，见下图(b)中打“×”号处，这只大功率管就和厚膜集成电路没有任何联系了。
　　
　　剪去STR-451的②、④脚、保留③脚，将代换的大功率管如C1942（最好用金属封装型的，这样便于安装）固定在原散热片STR-451的位置上，STR-451可用一孔直接固定在C1942管旁边，再用两根导线，将STR-451厚膜芯片与原功率管b、e极相接的两点，分别接到代换管C1942的b、e极即可，与大线路板的连接方法不变。
