确定彩电蓝屏故障大概部位的方法

　　“蓝屏”故障的原因复杂，涉及到的也较多，有公共通道（包括高频头、中放通道）、TV/AV切换电路、电台识别信号形成和传输电路、以及等，对I2C总线控制的彩电来说，既有硬件方面的故障，也有软件方面的故障。在检修“蓝屏”故障时，采用一些有效的检查方法确定故障部位显得十分重要。如通过输入Av信号检查，以区分是TV“蓝屏”，还是AV“蓝屏”以及TV、AV均为“蓝屏”。也可通过取消“蓝屏”或进行自动搜索动作来缩小故障检修范围。
　　
　　1．输入AV信号检查法
　　
　　当彩电出现TV“蓝屏”故障时，如果有影碟机，最好从电视机的AV端子输入信号观察是否仍为“蓝屏”，会出现以下三种情况：
　　
　　(1)TV“蓝屏”，AV图、声正常。大部分机芯，TV状态与AV状态的电台识别信号形成、传输电路是共用的，只要有一种状态图、声正常，说明这部分电路是正常的。这些机芯彩电发生本故障，故障部位应在高频头及其选台控制电路、中放通道、TV/AV切换电路。此时再结合取消“蓝屏”和进行自动搜索操作检查，可进一步缩小故障范围。但也有少数的机芯，TV状态、AV状态各自有一个电台识别信号形成、传输电路，CPU也有两个脚分别作为TV状态、AV状态电台识别信号输入端[如A6机芯中的微处理器LC864512(42)脚（行同步一致性符合门输入端），作为AV状态电台识别信号输入端，而(43)脚(SD识别输入端)]，则作为TV状态电台识别信号输入端。对于这种机器，当发生本故障时也要对TV电台识别信号形成、传输电路进行检查。对于I2C总线控制的彩电，还需进入维修状态，检查高频头选项、AGC、中频选择等选项数据是否正确。
　　
　　(2)Av“蓝屏”，TV图、声正常。这种故障一般发生在TV/AV切换电路以及AV电台识别信号形成、传输电路(TV状态、AV状态电台识别信号形成、传输电路各自独立的机器)。IzC总线控制的彩电还需进入维修状态，检查AV路数选择、识别信号方式选择等选项数据是否正确。
　　
　　(3)AV、TV均为“蓝屏”。这种故障一般发生在TV/AV切换电路以及电台识别信号形成、传输电路。I2C总线控制的彩电还需进入维修状态，检查识别信号方式选择等选项数据是否正确。
　　
　　2．取消“蓝屏”法
　　
　　在检修“蓝屏”故障时，为了让故障的实质暴露出来，方便观察噪粒子和收台情况，通常需要将“蓝屏”功能暂时取消。取消“蓝屏”的方法有以下几种：
　　
　　(1)用取消“蓝屏”。
　　
　　多数机型通过遥控器上的相应按键能够取消“蓝屏”。如有些机器，按遥控器的“SYSTEM”键，调出“SYS-TEM（系统）”菜单，再选中“蓝背景”项，即可设置蓝背景开或关状态，当设置为蓝背景“开”时，无信号有蓝背景显示；当设置为蓝背景“关”时，无蓝背景显示。
　　
　　(2)断开微处理器的消隐端子、“蓝屏”控制端子取消“蓝屏”。
　　
　　常用的方法是断开微处理器的消隐端子、蓝字符输出端。有些微处理器有“蓝屏”控制端，也应该断开。
　　

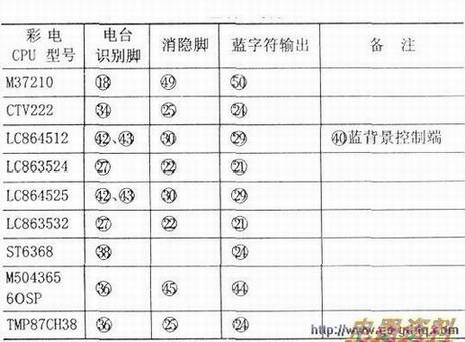

　　常见CPU取消蓝屏的方法见下表。

　　(3)模拟电台识别信号输入，人为解除“蓝屏”静噪和静音CTV222S、PCA84C640P、PCA84C841/177(CH5002)、TMP47C1638等微处理器，输入的电台识别信号为高低逻辑，一般是在无信号输入时为低电平（接近0v），而在有信号输入时为高电平（5V左右）。对于这些微处理器，如果用一个接在电台识别脚与+5V上，将该脚强行为高电平，此时微处理器认为有信号输入，从而解除“蓝屏”静噪功能，同时也解除静音功能。
　　
　　M37210、TMP47C433、TMP47C1238、TMP87CM38等微处理器，输入的电台识别信号为复合同步脉冲或行同步脉冲，若要模拟电台识别信号输入，则需从外部引入为15-16k的方波脉冲(信号幅度选在4.5—5Vp-p即可，不要超过6Vp-p)来取消“蓝屏”。这种方法不但可取消“蓝屏”，同时也取消了静噪。但在实际操作上不太方便，因此这种方法用得不多。
　　
　　通过以上方法取消“蓝屏”后，出现了清晰的图像，说明故障在电台识别信号产生电路、传输电路；若光栅上无噪点（白光栅）或噪点极少，说明故障在中放电路或TV/AV切换电路：若屏幕上的雪花噪波点较多（雪花满屏），说明故障在高频头及选台控制电路。确定故障范围后，便可方便地使用“干扰法”及“、测量法”来找到故障所在。若不取消“蓝屏”，就难于判断故障范围，干扰法也无用武之地。
　　
　　3．进行自动搜索动作来缩小故障
　　
　　对于TV“蓝屏”故障，如取消“蓝屏”后噪波点正常，则进行自动搜索操作，根据收台情况进一步缩小故障范围。
　　
　　(1)搜索不到电台节目（屏幕上无收台反应），说明高频头损坏或选台条件电路（包括：供电电压BM、频段切换电压BL、BH、BU，电压BT、RF-AGC电压）有问题；
　　
　　(2)只能搜索到某个频段电视节目，其他频段的节目收不到，说明频段切换电路不良；
　　
　　(3)能够搜索到全部电视节目，但屏显的节目号不能递增（习惯上称之为“不存台”），说明电台识别信号电路或AFT电路或CPU不良；　　
　　
　　(4)能够搜索到全部电视节目，而且屏显的节目号能够递增，但关机后重新开机，又为无图、无声（习惯上称之为“不记忆”），说明存储器不良或微处理器与存储器之间有断路现象。
