三星摄像机CCD对焦的调整方法

　D维修完后由于安装位置和玻璃片移动过可能会引起机器对焦不良的现象，根据对焦不良的程度可采取两种调整方法：

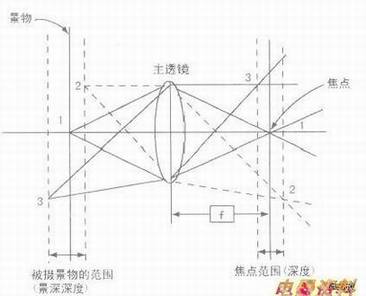

　1.机械调整：如上图所示，对焦不良时要通过观察对焦时是广角(开机后镜头的初始位置)时不良还是远景时不良，根据镜头的对焦原理结合调整经验，一般在广角不良时证明CCD与聚焦镜片的距离过小超出对焦范围，这时应该把CCD的位置往后移动直至对焦清楚为止。反之，如果在远景时不良就证明CCD与聚焦镜片的距离过大，应该把CCD的位置往前移动直至对焦清楚为止。整个过程需要耐心细致地一点一点调整，不能太急，因为相差的距离是非常小的，调的距离太多很难掌护具体的对焦点。

　如果镜头不管在什么焦点状态下都是对焦不清或对焦缓慢，就需要用厂家的软件来对机器进行调整了。

　2.软件调整方法如下：

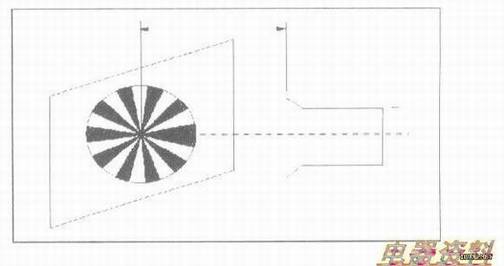

　(1)如下图所示，把聚焦图片挂在表面平整的白色或灰色墙壁上，摄像机用三脚架固定在离聚焦图片三米的距离。

　(2)连接摄像机的，把开关设置到“摄像位置”、模式开关设置到“录像带”位置。

　(3)调整摄像机镜头的方向使聚焦图片的中心点显示在摄像机显示屏的中心位置。(4)同时按住“停止STOP”和“播放缩放PLAY”按钮5s以上，调节模式成功启动。

　(5)移动“菜单选择器”从而加亮显示“慑像机调节CAMADI''，按“菜单选择器”OSD显示。

　(6)按下简易-Q模式，增加/显示模式减少按钮，使摄像机调节显示ODEX3Cxx，按下“菜单选择器”进行自动调节状态。

　(7)调节过程中必须保持机器的稳定，切勿震动镜头，没有聚焦图片的可以自己绘制一幅许多竖线的图画。完成凋节时OSD会显示OK或者“完成”字样，关闭电源让调试好的数据保存起来，重新开启机器测试调整效果。测试正常调整结束.否者按以上方法再调整一次。

　三星摄像机的调整在本机内就可进行，而其他品牌如索尼、松下、JVC、佳能等必须使用厂家提供的软件利用电脑来调整，由于软件受限制就不另做说明了。
