TCL王牌LCD32866-P型机LCD组件板背光板部分的故障判断

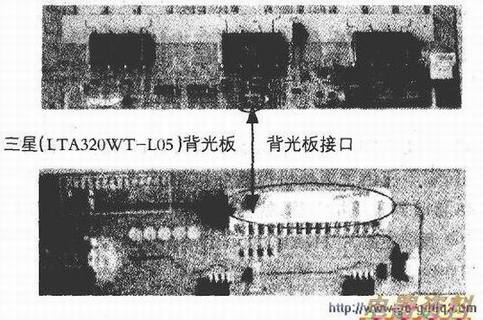

　我们知道，液晶本身并不发光，要显示图像，必须要有光源，即我们所说的背光灯。常用的背光灯为冷阴极荧光灯，即FL(ColdCathodeFluorecent)，背光板的作用就是将直流变为500V～1000V左右的交流电压，驱动背光灯发光。背光板接口共14脚。①~⑤脚VCC(供电)，⑥～⑩脚GND（地）；(11)脚ERROROUT（未用）；(12)脚ENA(背光开关控制)；(13)脚DM(亮度控制)；(14)脚EX_DM（未用），实物见下图。

　背光板正常工作的基本工作条件：、背光供电电压、背光板开关电压。目前来说，各个厂家使用的屏基本差不多，也就是三星、LG。夏普、中华、友达、奇美等几个品牌的屏。

　不向品牌的LCD电视的背光板故障判断方法基本相似。

　背光板故障的判断主要围绕其工作条件来测量，即测量以下几个关键点的电压：

　1.　　
　　
　　此机背光板供电为24V，、目前各种屏的背光供电一般为24V，只有小屏幕（如20英寸的屏）才采用112V供电。

　2．背光控制电压（ENA）
　　

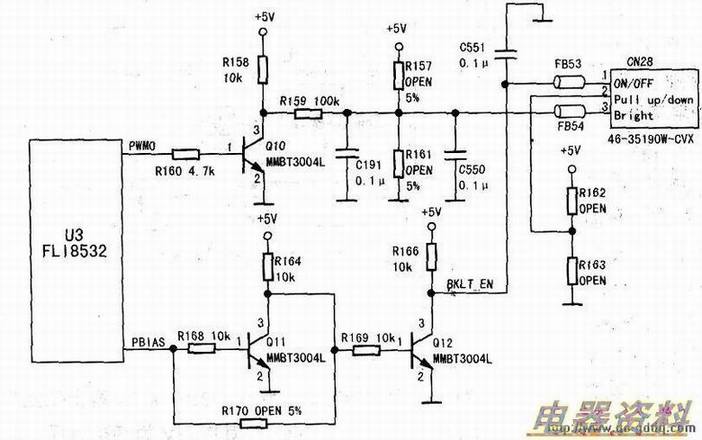

　　见下图，主板工作后，主芯片U3（FL18532）输出PBIAS高电位信号，经Qll、Q12后，再输出高电位经插座CN28①脚加至背光板。目前所有屏都使用高启动背光板工作，电压在2.5V～4V左右。如果此脚为低电平，背光灯不能正常工作。

　3．亮度控制信号（DM）接主板的BRI脚
　　
　　主芯片U3(FLI8532)输出O控制电压，经Q40放大后加至CN28的③脚。此款机器，背光亮度控制电压在0V～5V左右，主要是用来调整背光的亮度。有些背光板采用脉宽，有些是采用直流电压调制，。无论是哪种方式，都可以通过断开此路来判断背光板是否正常。一般情况下此点不会导致背光驱动电路不工作。

　如果以上：电压正常，即供电24v正常，EN脚为高电位（如不正常，请查板或主板），屏仍不亮，基本判断为背光板损坏。，特殊情况也有灯管不良或高压线接触不量而产生过压保护，出现屏亮一下又熄灭的觋象。
