液晶彩电高压板的更换技术

　　维修液晶彩电的高压时，有时候并不能找到相应型号的配件，需要通过换板的方法来进行维修。
　　
　　下面简要介绍高压板的更换技术。
　　
　　1．高压板的选择
　　
　　选择高压板时，要注意以下几点：
　　
　　①体积要适合。特别是体积不能过大，否则，很难进行装配。
　　
　　②支持灯管个数要一致。例如，6灯管的高压板不可用4灯管高压板来代换。
　　
　　③供电要一致。高压板用途不同，供电电压不一样。例如，同样是6灯管高压板，供电电压就有12V、24V等多种。
　　
　　④功率要一致或高于原机，如果新高压板功率不够，会导致输出管发热量大、使用寿命缩短，或者干脆不能点亮灯管。
　　

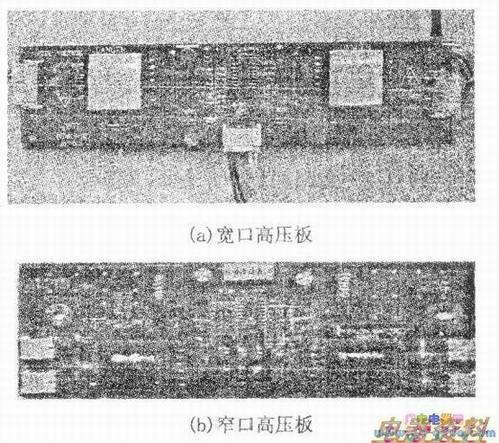

　　⑤灯管输出接口的形状要尽量一致。通常购买的高压板分为宽口和窄口：宽口是指一个高压输出插座可以同时接2个以上灯管(比如输出接两灯)；窄口是指一个输出插座接一个灯管。高压板的每个输出口(指窄口)都由2根线组成；一根为高：另一根为低电平。下图是两种接口高压板的外形图，它们均为4灯管高压板。

　　
　　2．高压板接线引脚的识别
　　
　　拿到一款高压板，首先要根据说明书或者元器件走线、布局来确认主板和高压板连接插座各引脚的功能，然后才能逐一接线并固定到机壳内。有些高压板的说明书中标注有插座的功能，有些则没有标注。对于没有标注的高压板，可按以下方法进行区分。
　　
　　一般来说，高压板和主板的连线中一般有端、地端、高压板启动端和亮度控制端。
　　
　　首先，找和接地脚，因为所有高压板的接地脚都与安装孔相通。因此，通过与高压板安装孔相连的PCB铜箔走线可很快找到接地端，接地端一般不只一根，且它们是连在一起的。
　　
　　在高压板PCB(印刷电路板)上，一般有几只比较大的电解，它们的负极也是接地的，正极一般接电源端。为确认高压板的插座上哪一只引脚是电源端，可用数字的蜂鸣器档进行测量，表笔的一端接电解的正端；另一端逐一碰触高压板和主板的连接插座。若测到哪一路时蜂鸣器长鸣不止，说明这个插针就是电源供电端。
　　
　　剩下的高压启动控制端和亮度控制端也比较好区分，一般来说，亮度控制端应和高压电源控制芯片的某一只脚相连，而高压启动控制端遥过一只或接三极管控制电路。因此，通过查找它们的去向即可分辨出高压启动端和亮度控制端。
　　
　　3．高压板的代换注意事项
　　
　　(1)基于安全问题，在安装高压板时确保高压部分和液晶彩电金属材料至少保持4砌的距离，或使用足够等级(3kV)的绝缘材料隔离，以避免高压放电的产生。
　　
　　(2)为了避免干扰，一定要把高压板的接边孔用螺丝拧到液晶彩电的金属壳上，即使不便固定，也要用粗导线进行连接。
　　
　　(3)高压板一般都配有1A以上保险丝，不要将其直接短路，以避免高压部分故障连带损坏电源或其他电路。
