protel教程：AD8原理图中如何建零件

建库在 LAYOUT中占有重要的位置，可以说会建库了，PCB LAYOUT就学会了一半。下面以protel较高的版本AD8为例，叙述如何建立protel原理图的零件。

1. 首先fille>new>library>Schemat library，这时会跳出一个新的画面，在左侧面板里会看到如下图所示。

2. 在原点处放一个长方形，place>Rectangle，可以先画，大小再调整，先放长方形的左下角，再放右上角，然后按ESC完成。

3. 放置引脚，place>，根据需要放置。

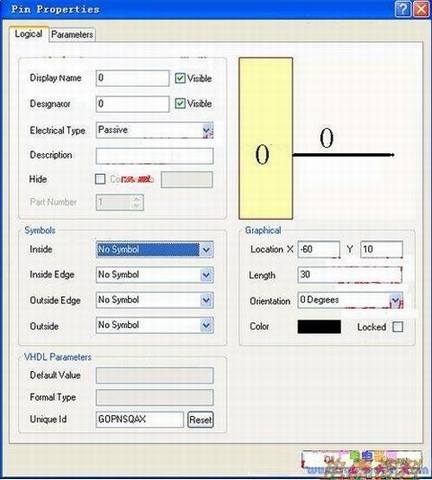

4. 修改引脚序号和名称，双击引脚会弹出下图。

5.为零件分配PCB LAYOUT封装，存盘。
