ProteI 99se网络表典型错误及解决方法
装载网络表时会出现很多错误。并且对每个错误都会有错误提示。仔细观察错误提示。不难发现，在其错误提示中毫无例外地会出现Footprint，Component，Net,Node这四个关键词中的一个。据此，可将错误分为四类，即封装类错误、元件类错误、网络类错误、节点类错误。
1．封装类错误
(1)封装在元件中没有发现(FootprintnotfoundinLibrary)。请注意，错误提示中没有给出具体的封装型号，说明在原理图中没有给元件添加封装。从宏操作(Addnewcomlponent*)中可以知道是哪个元件没有封装。
解决方法：
①原理图中找到相应的元件。双击该元件，在弹出的属性对话框中的FOOTPRINT栏中填入相应的元件封装。
②打开网络表文件查看哪些元件未定义封装，并直接在网络表中对该元件增加封装。
③使用表格编辑器，生成列有元件编号(Des—igI~ator’)封装形式(Footprint)的信息表，在表中可对元件封装添加或修改，并可用它来检查其它元件是否有遗漏封装，注意表格修改后要更新原理图并重新创建网络。
(2)封装在元件中没有发现(Footprint***notfoundinLibrary)
错误提示中给出具体的封装型号***说明在原理图中已经给元件添加封装***。但这个封装在文档的元件库中找不到。究其原因可能是PCB文件中未调入***。所在的PCB元件库或者***封装PCB元件库中不存在。另外，对一些常见的封装，由于人为疏忽，输入时出现错、漏字符也会导致上述错误。
解决办法：
调入所需的PCB元件库：确认原理图中定义的元件封装和PCB元件库中的是否一致。认真核对出错封装。看是否有错、漏字符。如果PCB元件库中没有这个封装，须制作封装元件并加载到文档中。
除上述错误外，还有是警告：Amativefoot—print***usedinbstendofxxx(***封装被xxx替代)这是由于***封装，在已添加的封装库中没有找到。软件根据其自身判断用***封装来替代。
这种替代不一定正确，须认真对比两种封装属性。
若不能替代，则必须添加***所在封装库。
解决完封装类错误后，重新装载一次网络表，由这些封装引起的元件类错误、网络类错误和节点类错误也随之解决，错误数量大大减少。
2．元件类错误
Componentnotfound(元件没有找到)在解决完封装类错误后，这类错误提示一般也会消失。
3．网络类错误
(1)Netnotfound(网络没有找到)
在原理图中的连接线上定义了网络标号，则以网络标号命名此网络，若没有定义网络标号，则由软件指定该网络中某一元件引脚作为网络名称。例如，NetCl—2就是用C1元件的2号引脚作该网络名称。在解决完封装类错误后，仍有这类错误提示，可能原因是：
①元件管脚编号与PCB库中封装焊盘编号不一致。
②原理图中元件的管脚数多于PCB封装管脚数。
③元件编号(Desigrlator)过长，或是含有特殊字符“_”。
解决方法：与节点类错误解决方法相同。
(2)Netalreadyexists(网络已经存在)这是由于用于定义网络名称的元件同名。
解决办法：修改同名元件编号。
4．节点类错误
同样，在解决完元件类错误后．Nodenotfound(节点没有找到)这类错误提示也会减少或消失。如果仍有这类错误提示，则可能原因是：
(1)元件管脚编号与PCB库中封装焊盘编号不一致。
解决方法：
①找到出错的原理图元件，在原理图库编辑器中修改元件引脚编号(Nurribel)，使之与元件封装焊盘编号一致．并更新到原理图。

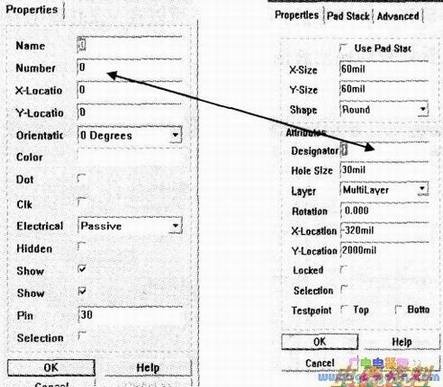

②找到出错的元件封装，在PCB库编辑器中修改该封装中的焊盘编号(Designator)，使之与原理图元件引脚编号一致。并更新到PCBc，上述两种方法，其目的都是使元件引脚编号与封装焊盘编号相互一致。如下图头所连的两栏。
(2)原理图中元件的管脚数多于PCB封装管脚数。
解决办法：
原理图中重新定义元件的封装即可。使元件管脚数及编号与封装焊盘数及编号一致。
(3)元件编号(Designator)过长，或是含有特殊字符“_”。
解决办法：
修改元件编号原理图修改后需重新生成网络表。
总之。Protel网络表在PCB制作中非常重要，装入时错误会经常发生。只有了解其发生原因后才能找到有效的解决方法。综观错误产生原因，如果在设计原理图和编辑PCB元件库时规范。细心。并进行ERC检查将会减少错误发生。
