创维3418WF（34英寸）彩电电源部分损坏，不能开机

　经检查发现其厚膜块STR-S6709损坏，由于该器件售价较高且手中又暂时无货，故决定采用市面上常见的模块进行代换修理。

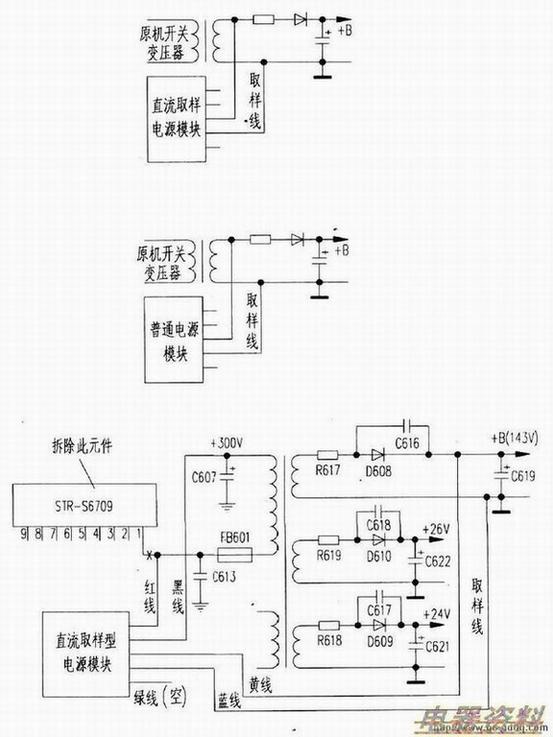

　考虑到该机带有超重低音功能，其动态功耗较大（180W），如果用普通电源模块代换时由于稳压效果不够好，会出现图像幅度随声音的大小而变化，所以笔者选取稳压性能优良的华争牌34英寸直流取样型电源模块来代换。所谓“直流取样”是指模块上的稳压取样线直接接在输出的直流端上，如图1所示。而普通电源模块的稳压取样线则是接在输出电压整流之前的交流端上的，如图2所示。很显然，直流取样型电源模块在稳压过程中取得的误差电压会更直接、更准确，所以其输出的电压也就更稳定。

　代换时，首先把原机已损坏的STR-S6709拆除，将电源模块固定在原机散热片上，并将模块上的各引线按照说明书依次接入原机，接法见图3。由于原机采用进行遥控开/关机，所以不用接关机线（绿线）。然后用100W灯泡代替行，调整模块上的电位器使输出主电压达到原机要求值（143V）。最后恢复负载试机，图像清晰稳定。将重低音开大，用DVD播放动感强烈的音乐，图像依旧稳定，证明代换成功。
