康佳P21SA383彩电行输出变压器的代换

　康佳P21SA383彩电，损坏，由于该机出厂时间不长，一时很难找到配件，便想试着从康佳系列机型中寻找代换品。

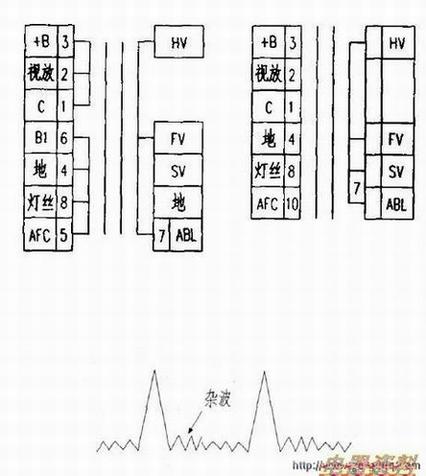

查阅相关资料发现它与康佳T5445型机所使用的近似（见上图），唯有AFC引脚不同，康佳T5445型机的AFC为第⑤脚，而P21SA383型机的为第⑩脚。于是决定对康佳T5445型机行输出进行改动，用一根导线从第⑤脚引至第⑩脚，以实现代换。改动安装就绪后，通电试机，声图均正常，但几分钟后，发现图像出现行扭现象，还伴随着一些零星的字符闪动，由于改动的恰好为AFC绕组，而呈现的故障现象又与AFC有关，试测T5445型机行输出变压器，在P21SA383机上使用时第⑩脚脉冲幅度为60Vp-p，而在正常使用的P21SA383机上测得第（10）脚脉冲幅度为160Vp-p，从以上数值看，可能为AFC脉冲幅度不够，试加一绕组与原AFC绕组串联，也不行，干脆另绕一个AFC绕组，同样未能排除故障。

　试用示波器观察行输出管集电极波形，以求能发现新的线索，实测发现，在集电极波形中有杂波存在，而且杂波有一定的幅度（见中图），怀疑新换的行输出变压器不良，试看再更换一只后，故障排除。

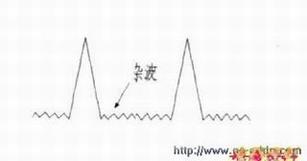

　机子正常后，再用示波器观察行输出管集电极波形，同样发现有杂波存在，但波形幅度相对较小（见下图），由于目前市场上难于购到原装行输出变压器，而笔者用的是华声牌行输出变压器，从产生杂波的角度来看，说明行输出变压器绝缘程度不够，因此一定要注意鉴别、选用。
