液晶彩电背光灯电源电路的维修方法

　对于背光灯的检修，可采用以下方法进行分析和判断。
　　
　　1．高压测试棒触碰法
　　
　　对于开机后闪一下即“黑屏”的故障，可采用如下方法：
　　

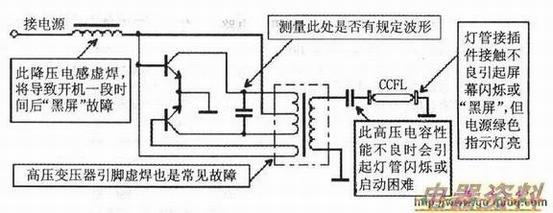

　　开机后，马上用高压测试棒（也可用）触碰高压输出插头焊脚，看是否有微弱蓝色火花出现，如果有火花出现，灯管不亮的故障在灯管本身或接插件。注意多灯管的要逐一进行试验。这里强调开机后马上进行测试，主要是为了避免保护电路启动后造成误判。根据实际经验，冷机时即使灯管损坏，保护电路启动也需要几秒的时间，而热机或者刚断开不久又重新通电，保护电路启动仅需l～2s，因此要掌握好检测时机。Royer（带式）结构逆变电路各主要元器件损坏后的故障现象见下图所示。

　　

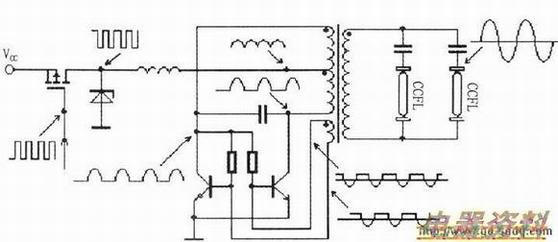

　　如果在保护电路未工作时测得无放电火花产生，则应测量各级供电是否正常，背光灯启动信号是否正确，用示波器测量末级驱动管或者控制集成块信号输出引脚看是否有50以上波形（具体因机型而异，通常幅值在10～20V（峰峰值））。如果有波形，故障一般在高压、次级高压输出或灯管。Royer结构逆变电路各点波形见下图所示。

　　
　　2．代换法
　　
　　因为冷阴极荧光灯没有灯丝，其损坏与否不能凭简单的“测量法”进行判断，只有将其接于正常的逆变电路上，通过观察其发光状况才能确认其好坏。
　　
　　3．观察法
　　
　　灯管是否老化可通过“观察法”进行判断。一般来说，在老化的灯管顶端，可以见到类似普通荧光灯老化后的发黑现象，这时说明该灯管已经不能用了。需要进行代换。
　　
　　4．假法
　　

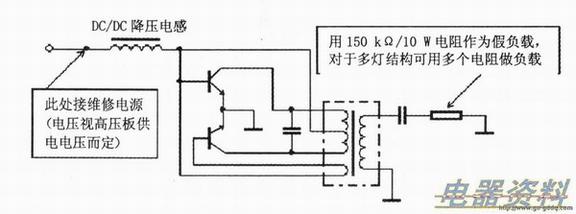

　　如果确认故障在逆变电路上，不连接灯管检修会因为保护电路启动而影响判断，连接灯管检修又因为灯管脆弱、长度太长而比较麻烦，此时就可以应用“假负载法”进行检修。其方法如下图所示。即在背光灯电源电路的高压输出端用一个150kΩ/10W的水泥来代替灯管。
