对大屏幕彩电待机电路一点小小的改进

　在对彩电待机改进之前，先简单分析一下它的形式，大屏幕彩电的待机形式一般有以下三种：
　　
　　(1)用待机三极管去控制光电耦合器的工作和截止，来实现待机和正常工作；
　　
　　(2)用待机三极管去关断和接通+5V、+9V或+12V以及+27V，来实现待机和正常工作；
　　
　　(3)用控制主板的关断和接通，实现待机和正常工作。
　　
　　经过分析，决定对第三种待机电路进行改进。用这种形式在待机时消磁电路也可以不工作，可大大地减小功耗。
　　

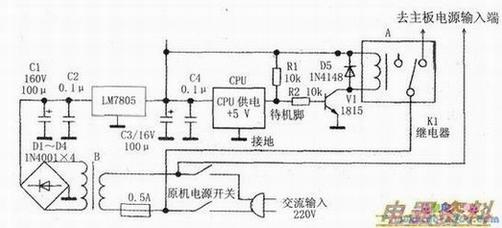

　　具体改进步骤：切断到主板的电源线；在主板上找到CPU待机脚；拆除原机待机三极管；切断CPU+5V原供电，然后接入（见下图）电路。
　　
　　元件要求：B（电源）选用发热量小、交流输出约10V的优质正品变压器。继电器Kl选用5V或12V、10A，常闭/常开两触头的（选用12V继电器时，“A”点电压接稳压前电压）。选用常闭/常开两触头，是因为CPU待机时有输出低的，也有输出高电平的。下面以待机时CPU输出高电平为例，简述其工作原理。
　　
　　待机时，CPU输出高电平，Vl饱和导通，继电器Kl吸合，因此时主板电源串接在常闭触头上，故主板失电，整机停止工作。工作时，CPU输出低电平，Vl截止，整机工作。当CPU待机输出低电平时，工作程序与以上相反，此时主板电源应串接于常开触头上。因本电路元器件比较少，可以直接搭焊（注意绝缘），用导线将其和主板及开关连接好，然后放在机内合适位置并固定。
　　
　　当然，以上电路也完全适合于中、小屏幕的电视机。
