康佳KIP060102-01电源板故障检修思路

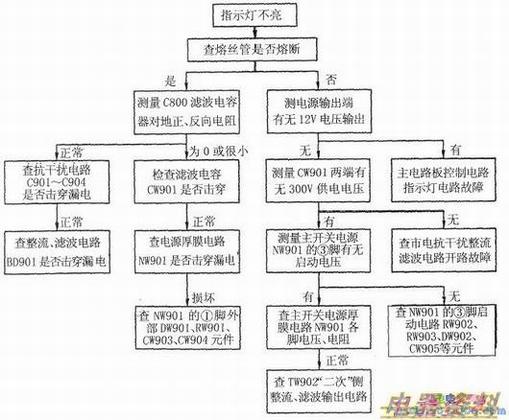

　康佳KIP060102-01和二合一板，部分发生故障时，诱发的主要故障有无光、无图、无声的“”故障。检修时，可根据熔丝是否烧断、测量输出和电源关键点电压的方法，判断故障部位，下图所示是该电源板故障的维修步骤流程图。

　　
　　“三无”故障的原因系主开关电源未能输出+12V直流电压。通过开机观察红色指示管是否发光和发光强弱可以判断主电源的工作状态。如果管无指示，一般是NW901损坏或未能起振工作。这时检查熔丝管F901是否熔断，判断故障范围。
　　
　　1．熔丝管熔断
　　
　　
　　若熔丝管F901熔断，则查整流、元件BD901、CW901是否漏电；若这两只元件良好，则测量NW901的①～③脚对地（正常为150kΩ左右且有充、放电现象）。若正、反向值都很小且无充、放电现象，可判断NW901内的开关管击穿。
　　
　　由于NW901内部设有OCP（过流保护）和OVP（过压保护）功能，一般自身损坏的机率较小。因此在更换电源模块后试机前，一定要先查TW902是否存在局部短路，浪涌尖峰吸收回路中的DW901、CW904、CW903、RW901是否失效，NW901的④脚反馈端CW910是否击穿漏电，这些元器件有一只失效，都可能损坏电源模块NW901。
　　
　　2．熔丝管完好
　　
　　若熔丝管F901完好，则在NW901的③脚加上+16V维修电压。此时如果开关电源“二次”回路+12V电压建立，则检查启动RW903、RW902是否变质失效，NW901的③脚供电电路中的DW903、RW905是否失效，TW902的④～⑥绕组有无开路。若电源仍不振荡，则在NW901的①脚直流电压正常前提下，查⑤脚软启动CW911是否击穿，NW901各引脚焊点接触是否良好。排除以上疑点后，则需要更换电源模块NW901。
　　
　　3．输出电压低
　　
　　若LED指示管发光很暗，测电源+12V输出低于正常值，则说明开关电源工作在窄脉冲激励状态，应查光电耦合器N950、误差放大器N951是否开路，R953、R954、R955是否开路失效。上述元器件有一只失效，会使NW901的④脚失控，反馈电压大幅增高，内部开关管工作在低功耗弱振工作方式，直流输出电压大幅下降。
